Software de gestão Data4Flight®

de designpara aeronáutica2D

Visão geral
INSTRUMENT FLIGHT PROCEDURE DESIGN é um conjunto de módulos de software CGX AERO dedicado ao desenho, gestão e verificação de procedimentos de voo por instrumentos, gestão de dados aeronáuticos, cartografia e conceção de espaço aéreo. A suite inclui módulos de marca (GéoTITAN®, Data4Flight®, AIP-GIS Charting® e Airspace4Flight®) que cobrem fases específicas do fluxo de trabalho de conceção.

Data4Flight®
Data4Flight® é uma solução de gestão de dados aeronáuticos com interface intuitiva para maximizar a eficiência do operador e garantir interoperabilidade na troca de dados.

• Base de dados centralizada estendida AIXM 5.1: modo autónomo ou servidor (PostgreSQL ou SQLite).
• Importação/exportação de múltiplos formatos e padrões: AIXM 4.5/5.1, ARINC 424, ARINC 816.
• Interoperabilidade com GéoTITAN®, AIP-GIS Charting®, AIM4Flight® e Thales TopSky®.
• Visualização 2D e 3D para verificação espacial.
• Mecanismo de regras de negócio integrado com conjuntos de regras predefinidos (ADQ, AIXM, ARINC 424) e suporte a regras personalizadas.
• Exportações automáticas: geração de relatórios técnicos de Flight Procedure Design em formatos Excel e Word.

GéoTITAN®

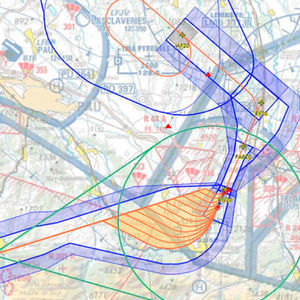

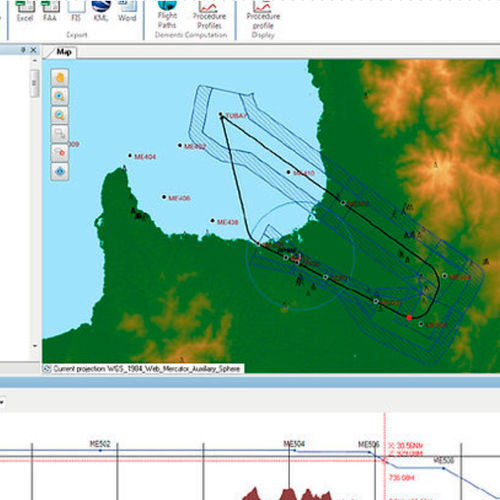

GéoTITAN® é uma aplicação especializada para criação automatizada e gestão de trajetórias IFR convencionais e RNAV e das suas zonas de proteção.

• Fluxos de trabalho orientados por base de dados que minimizam intervenções manuais.
• Interface focada em tarefas de conceção de procedimentos e contexto geográfico.
• Verificações integradas de qualidade e consistência dos dados.
• Cálculos geodésicos automáticos baseados em WGS84.
• Cálculo automático de zonas de proteção e altitudes mínimas a partir de obstáculos e MDT.
• Verificações regulamentares automatizadas e conceção flexível através de modelos configuráveis.
• Interoperabilidade nativa com AIXM 4.5/5.1 e Data4Flight® / AIM4Flight®.

AIP-GIS Charting®
AIP-GIS Charting® é uma aplicação de cartografia para edição, atualização e publicação de cartas aeronáuticas civis e militares em conformidade com o Anexo 4 da ICAO.

• Produção cartográfica avançada baseada em ArcGIS (ESRI).
• Ligação direta à base de dados central AIXM para preservar a integridade dos dados.
• Ferramentas cartográficas: gestão de temporalidade, criação de elementos cartográficos e elementos orientados por dados (trajectórias off-view, vistas de perfil, tabelas dinâmicas).
• Gestão de produto: gestão documental de cartas e modelos, biblioteca de símbolos, rotulagem avançada e geração de símbolos/texto baseada em regras.
• Controlo de qualidade: identificação automática de feições alteradas e cartas impactadas, geração de relatórios e gestão de fluxos de trabalho.
• Modelos: modelos pré-configurados conformes ao Anexo 4 ICAO e modelos personalizáveis para requisitos cartográficos específicos.

Airspace4Flight®
Airspace4Flight® permite o desenho e edição de espaços aéreos e rotas diretamente dentro da base Data4Flight®. Valida atributos de espaço aéreo e rotas segundo regras de negócio dos dados aeronáuticos e fornece análises para cumprir as recomendações de conceção ICAO (Anexo 11) e o ICAO Doc 8168 Vol.2.

Especificações técnicas

• Formatos e padrões suportados: AIXM 4.5 & 5.1, ARINC 424, ARINC 816.
• Modos de base de dados: autónomo ou servidor; backends PostgreSQL ou SQLite.
• Cálculos geodésicos baseados em WGS84.
• Visualização: renderização 2D e 3D do ambiente.
• Mecanismo de regras de negócio: conjuntos de regras predefinidos (ADQ, AIXM, ARINC 424) e suporte a regras personalizadas.
• Cálculos automatizados: zonas de proteção, altitudes mínimas a partir de obstáculos/MDT, cálculos geodésicos.
• Interoperabilidade: ligações nativas com GéoTITAN®, AIP-GIS Charting®, AIM4Flight® e Thales TopSky®.
• Exportação: geração automática de relatórios técnicos (Excel, Word).
• Cartografia: produção baseada em ArcGIS, biblioteca de símbolos e modelos conformes ao Anexo 4 ICAO.
