Software de gestão GéoTITAN®

de designde interoperabilidadepara aeronáutica

Visão geral
INSTRUMENT FLIGHT PROCEDURE DESIGN é um conjunto de soluções de software aeronáutico e módulos para projeto de procedimentos de voo, gestão de dados aeronáuticos, cartografia e concepção de espaço aéreo. Inclui componentes denominados Data4Flight®, GéoTITAN®, AIP-GIS Charting® e Airspace4Flight® que funcionam em conjunto para apoiar a criação, validação, visualização, interoperabilidade e geração de produtos.

Data4Flight® — Gestão de dados aeronáuticos

• Base de dados centralizada AIXM 5.1 estendida disponível em modo standalone ou servidor baseada em tecnologias PostgreSQL ou SQLite.
• Projetada para gestão de dados aeronáuticos com uma abordagem intuitiva e fácil de usar para maximizar a eficiência do utilizador e promover interoperabilidade através da troca de dados aeronáuticos.
• Recolha e troca de dados em formatos e standards suportados: AIXM 4.5 e 5.1, ARINC 424 e ARINC 816.
• Interoperabilidade com GéoTITAN®, AIP-GIS Charting®, AIM4Flight® e Thales TopSky®.
• Visualização de dados aeronáuticos em ambiente 2D e 3D.
• Motor de regras de negócio integrado para verificação com conjuntos de regras predefinidos (ADQ, AIXM, ARINC 424) e suporte a regras personalizáveis.
• Exportação: geração automatizada de relatórios técnicos de Flight Procedure Design em formatos Excel e Word.

AIP-GIS Charting® — Cartografia aeronáutica

• Aplicação de software para cartografia aeronáutica que permite editar, atualizar e publicar cartas civis e militares em conformidade com o Anexo 4 da ICAO.
• Construída sobre a plataforma ArcGIS (ESRI).
• Fluxos de trabalho avançados para produção de cartas e ligação direta à base de dados central AIXM.
• Preserva a integridade dos dados durante toda a produção cartográfica.
• Ferramentas cartográficas incluindo gestão da temporalidade das cartas, criação de feições cartográficas e elementos orientados por dados (trajetória fora de vista, vista de perfil, tabelas dinâmicas).
• Funcionalidades de gestão de produto: gestão abrangente de documentos de cartas e modelos, biblioteca de símbolos robusta, rotulagem avançada e geração de símbolos e texto baseada em regras.
• Funcionalidades de controlo de qualidade: identificação automática de feições alteradas e cartas impactadas, geração de relatórios e gestão de fluxos de trabalho.
• Templates: templates pré-configurados do Anexo 4 da ICAO e templates personalizáveis para requisitos específicos de cartógrafos.

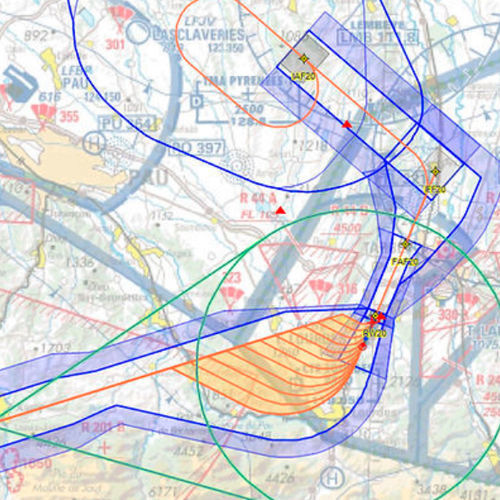

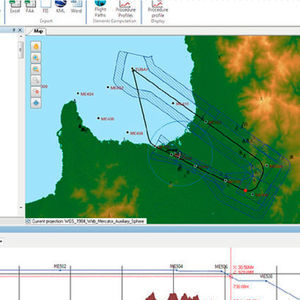

GéoTITAN® — Projeto de trajetórias de procedimento e áreas de proteção

• Aplicação especializada dedicada à criação e gestão automatizada de trajetórias IFR convencionais ou RNAV e das respetivas áreas de proteção.
• Abordagem orientada por base de dados que minimiza a entrada manual e centra a interface do utilizador nas tarefas de desenho de procedimentos.
• Ambiente geográfico adaptado ao desenho de procedimentos com verificações de qualidade e consistência dos dados.
• Cálculos geodésicos automatizados usando a referência WGS84.
• Cálculo automatizado de áreas de proteção e altitudes mínimas a partir de obstáculos e modelos digitais de terreno (DTM).
• Verificação regulamentar automatizada e desenho flexível com templates automatizados.
• Interoperabilidade com standards e sistemas externos incluindo AIXM 4.5 e 5.1 e integração com Data4Flight® e AIM4Flight®.

Airspace4Flight® — Conceção de espaço aéreo e rotas

• Módulo que permite desenhar espaços aéreos e rotas diretamente na base de dados Data4Flight®.
• Mostra e edita espaços aéreos ou rotas e suporta a validação de atributos de espaço aéreo e trajectórias em rota face a regras de negócio de dados aeronáuticos.
• Suporta análises específicas de espaço aéreo e rotas para cumprir as recomendações de conceção da ICAO (Anexo 11) e o ICAO Doc 8168 volume 2 (Aircraft Operations – Construction of Visual and Instrument Flight Procedures).

Visualização, verificação e exportação

• Ambientes de visualização 2D e 3D entre os módulos.
• Verificação integrada através de regras de negócio com conjuntos de dados predefinidos (ADQ, AIXM, ARINC 424) e possibilidade de criar regras personalizadas.
• Exportação e reporting automatizados, incluindo relatórios técnicos para Flight Procedure Design em formatos Excel e Word.

Características / especificações técnicas

• Formatos e standards de dados suportados: AIXM 4.5, AIXM 5.1, ARINC 424, ARINC 816.
• Opções de base de dados: base AIXM 5.1 centralizada e estendida; modos standalone ou servidor; suporte PostgreSQL ou SQLite.
• Plataforma GIS: AIP-GIS Charting® construído sobre ArcGIS (ESRI).
• Sistema de coordenadas / geodesia: cálculos geodésicos WGS84.
• Visualização: suporte a ambientes 2D e 3D.
• Motor de verificação: motor de regras de negócio com conjuntos de regras ADQ, AIXM e ARINC 424; regras personalizáveis.
• Cálculos automatizados: cálculos geodésicos, áreas de proteção, altitudes mínimas a partir de obstáculos e DTM, verificações regulamentares automatizadas.
• Saídas de produto: relatórios técnicos automatizados em Excel e Word; produção e publicação de cartas conformes ao Anexo 4 da ICAO.
• Interoperabilidade: GéoTITAN®, AIP-GIS Charting®, AIM4Flight®, Thales TopSky® e outros sistemas externos via formatos standard.
• Templates: templates pré-configurados Anexo 4 ICAO e templates personalizáveis para cartógrafos e projetistas de procedimentos.
• Controlo de qualidade: identificação automática de feições alteradas e cartas impactadas, geração de relatórios e gestão de workflows.
