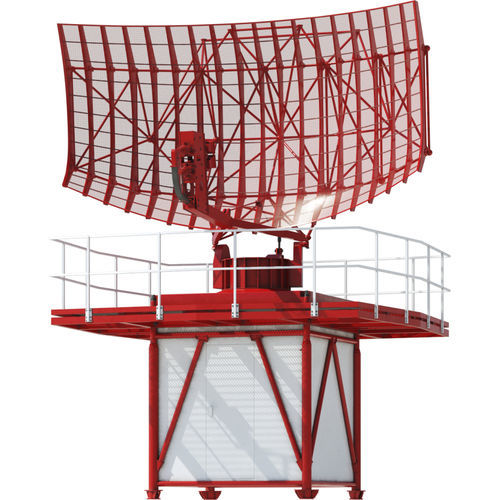

Radar de monitoramento RL–2000

secundárioprimáriode aproximação

O RL-2000 é a última geração de radares de vigilância primária ELDIS para a Área de Controlo de Aproximação ao Terminal. O radar cumpre as normas do EUROCONTROL e da ICAO. O RL-2000 apresenta uma configuração altamente modular em estado totalmente sólido, sistema à prova de falhas e baixos custos de ciclo de vida. A configuração padrão da RL-2000 inclui o canal meteo. O sistema completo pode ser ampliado por radar de vigilância secundário monopulse MSSR-1. Esta extensão de configuração representa uma solução de sistema integrado para o TMA. ANTENNA A antena cria um padrão de radiação cosecante em forma de quadrado. Esta característica assegura uma supressão eficaz da desordem do solo e uma excelente cobertura em altitudes mais elevadas. O sistema é equipado por polarização linear, circular ou elíptica. TRANSMISSOR O transmissor é um sistema modular de estado sólido arrefecido por ar. O transmissor está a funcionar em toda a gama de frequências com diversidade de frequências para transmissão de impulsos curtos e longos. A configuração global do transmissor permite a utilização de 8 / 16 módulos transmissores com tecnologia GaN e diagnósticos avançados. RECEPTOR A alta gama dinâmica do receptor é alcançada através da conversão RF A/D directa. O receptor inclui controlo de ganho digital automático e calibração de ganho. O diagnóstico BITE do receptor mede os parâmetros de desempenho do receptor, incluindo a figura de ruído. PROCESSADOR DE SINAL O processador de sinal é baseado em processadores de 64 bits com elevado desempenho informático. A filtragem CFAR adaptativa inclui a avaliação scan to scan. O processo de extracção envolve a detecção de coordenadas alvo e a sua melhoria de precisão. SISTEMA DE CONTROLO E MONITORIZAÇÃO (CMS-CAM)
