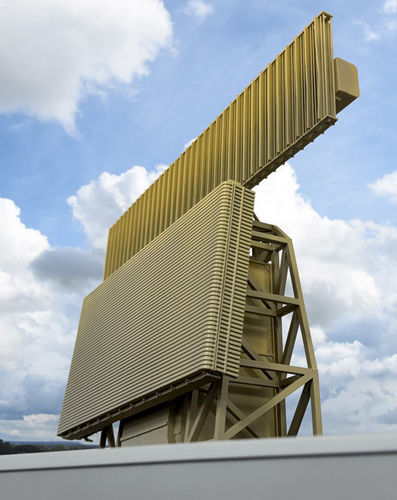

Radar de monitoramento RL-3000

secundáriode detecçãoModo S

Visão geral do produto RL-3000 é um radar de vigilância aérea 3D de longo alcance definido por software, que fornece informação tridimensional e uma visão situacional abrangente do espaço aéreo. O sistema monitoriza continuamente o espaço aéreo, deteta e classifica alvos com diferentes RCS e velocidades. A arquitetura modular totalmente digital e os algoritmos avançados permitem processamento de grandes volumes de dados e supressão adaptativa de clutter terrestre e marítimo. Pode ser expandido com MSSR/Mode S ou interrogador IFF.

Principais características

• Sensor PSR 3D sólido avançado com possibilidade de extensão MSSR
• Antena AESA com feixes empilhados em elevação
• Tecnologia de transmissão GaN
• Arquitetura SDR totalmente digital com módulos T/R distribuídos
• Potência de pico: 70 kW (PSR)
• Modos operacionais programáveis e agilidade de frequência
• Diagnósticos BITE até nível LRU; diagnósticos e controlo locais e remotos
• Electronic Counter–Counter Measures (ECCM)
• Largura de banda operacional: 2,9–3,1 GHz

Desempenho e disponibilidade Disponibilidade operacional > 99%
MTBCF > 3.500 horas
MTTR < 45 min.
Manutenção preventiva ≈ 60 horas/ano

Saídas de dados

• Padrão: ASTERIX Cat 048/034
• Meteorologia: ASTERIX Cat 008/009

Configuração, instalação e integração

• Instalação independente
• Instalação independente estendida com MSSR/IFF e ELDIS GCI (ERDIS)
• Integração simples em redes nacionais de vigilância do espaço aéreo
• Adaptação aos sistemas nacionais de comando e controlo existentes

Parâmetros básicos Frequência de operação: banda S (NATO E/F)
Alcance instrumentado: 240 NM
Altitude de deteção instrumentada: até 100.000 ft
Cobertura em elevação: 25°
Taxa de atualização: selecionável (6–10 s)

Especificações técnicas

• Largura de banda operacional: 2,9–3,1 GHz
• Antena: AESA com feixes empilhados em elevação
• Transmissor: módulos T/R GaN
• Arquitetura: radar totalmente digital, definido por software (SDR) com design modular
• Diagnósticos: BITE até nível LRU; diagnósticos locais e remotos automáticos (override manual opcional)
• ECCM: agilidade de frequência e funcionalidades de contra-contramedidas
• Extensões: MSSR / Mode S e opções de interrogador IFF
• Saídas de dados: ASTERIX Cat 048/034 (padrão), ASTERIX Cat 008/009 (meteorologia)
• Confiabilidade: disponibilidade >99%, MTBCF >3.500 h, MTTR <45 min, manutenção preventiva ~60 h/ano
• Instalação: independente ou integrada (MSSR/IFF, ERDIS GCI), adaptável a sistemas C2 nacionais
