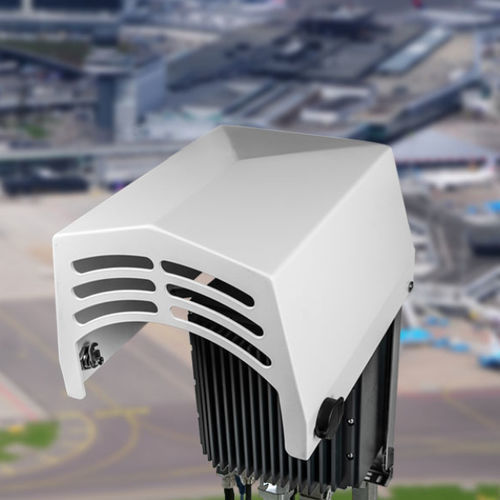

Sistema de vigilância do tráfego aéreo por multilateração MSS-5

Visão geral
MSS-5 é a 5ª geração do Sistema de Vigilância por Multilateração (MSS) concebido para a Gestão do Tráfego Aéreo, combinando multilateração e tecnologias ADS-B comprovadas. O sistema fornece localização, rastreio e identificação em tempo real e com alta precisão de todos os alvos equipados com transponder na superfície do aeroporto, em TMA e em rota. Opera em todas as condições meteorológicas e é adequado a qualquer perfil de terreno.

Principais desafios

• Densidade de tráfego
• Implantabilidade
• Sincronização temporal
• Segurança operacional
• Segurança

Soluções e casos de uso (vigilância Gate to Gate)

• MLAT (Vigilância de superfície): a multilateração de superfície MSI-5 fornece vigilância ao solo e das imediações do aeroporto.
• WAM (Wide Area Multilateration): multilateração de larga área que oferece vigilância fiável e extremamente precisa para TMA e áreas em rota, adequada a terrenos desafiantes.
• ADS-B: MSS-5 decodifica sinais ADS-B de acordo com as normas aplicáveis e pode ser configurado como uma rede autónoma de estações terrestres ADS-B redundantes com saída ASTERIX ou como uma rede de recetores ADS-B fundida numa Estação de Processamento Central para fornecer uma única pista ADS-B.
• PRM (Parallel Runway Monitoring): elevada precisão e fiabilidade suportam aproximações seguras a pistas paralelas em aeroportos de grande tráfego.
• HMU (Height Monitoring Unit): MSS-5 fornece o elemento de medição para uma HMU e, juntamente com o sistema de processamento, apoia a redução da separação vertical mínima para 1000 ft (RVSM).
• VTS (Vehicle Tracking System): combinado com SQUID, MSS-5 constitui uma solução de rastreio de veículos para aumentar a segurança no pátio e a eficiência operacional.

5 características principais

• Preparado para normas 2020+
• Saída de dados de estação dupla: ASTERIX e MLAT bruto
• Solução modular expansível para implantação flexível, mastro levantado ou rebaixado
• Operação em todas as condições meteorológicas — adequado a qualquer clima e terreno
• Sincronização GNSS mundial (GPS, GLONASS, GALILEO, BEIDOU)

Especificações básicas
Tipo de sistema: Sistema de vigilância por multilateração
Número de canais de entrada por estação: 2
Tipos de alvos: Mode A/C, Mode S, DO-260C
Temperatura de operação: -40°C a +60°C
Humidade relativa: até 100%
Saída da estação: ASTERIX e MLAT bruto
PoE: 4x60 W
Modulação: PAM, PPM, Phase Overlay PSK, MSK
Racks: exteriores (IP65) e opções interiores

5 desafios & soluções MSS-5 (resumo)
DENSIDADE DE TRÁFEGO: Apesar de flutuações, a densidade aumenta; espera-se uma nova camada ATM para UAS.
Soluções MSS-5:

• Norma DO-260C
• Phase Overlay pronto

IMPLANTABILIDADE: Necessidade de solução simples tudo-em-um para implantação rápida e suporte ao ciclo de vida.
Soluções MSS-5:

• Solucão de 2 módulos: 1 módulo recetor + 1 módulo de alimentação
• Pequeno, leve e compacto
• Implantação fácil, mastro levantado

SINCRONIZAÇÃO TEMPORAL: Sistemas multistáticos exigem sincronização por múltiplas fontes.
Soluções MSS-5:

• GPS, GLONASS, GALILEO, BEIDOU
• Sincronização alternativa

SEGURANÇA OPERACIONAL: Desempenho preciso e fiável 24/7 exigido.
Soluções MSS-5:

• Controlo remoto e atualizações
• Conformidade com standards Eurocae

SEGURANÇA: A vigilância é infraestrutura crítica; aplicam-se elevados padrões de segurança.
Soluções MSS-5:

• Monitorização de segurança Quido
• Módulo recetor baseado em Linux

Arquitetura
Módulo recetor – 5 em 1: 2 Módulos Recetores (RXU), 2 Módulos de Monitorização do Local (SMU) e 1 Módulo de Processamento (RPU).
Módulo de alimentação – 5 em 1: Fonte de alimentação standard, fonte PoE, módulo de monitorização de segurança, módulo de monitorização de proteção, switch incorporado.

Especificações técnicas

• Produto: sistema MSS-5 de multilateração e vigilância ADS-B
• Tipo de sistema: Sistema de vigilância por multilateração
• Alvos suportados: Mode A/C, Mode S, DO-260C
• Canais de entrada por estação: 2
• Intervalo de temperatura de operação: -40°C a +60°C
• Humidade relativa: até 100%
• Saídas da estação: ASTERIX e MLAT bruto
• Capacidade PoE: 4x60 W
• Modulações suportadas: PAM, PPM, Phase Overlay PSK, MSK
• Racks: exteriores (IP65) e opções interiores
• Sincronização GNSS: GPS, GLONASS, GALILEO, BEIDOU (suporta sincronização alternativa)
• Implantação modular: solução 2 módulos (recetor + alimentação), adaptável mastro levantado/abaixado
• Segurança: monitorização Quido; módulo recetor baseado em Linux
• Normas: preparação 2020+ e conformidade Eurocae
