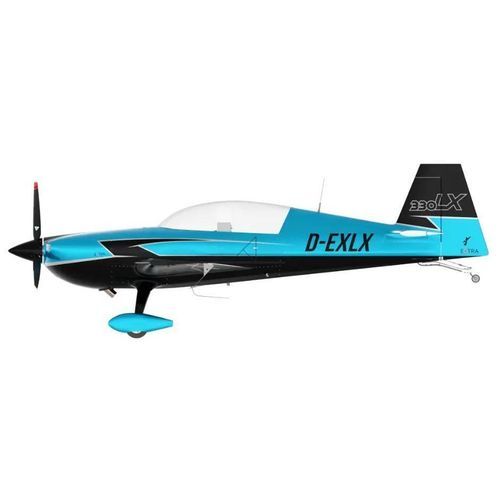

Avião acrobático 330LX

monomotorcom motor de pistõestandem

Visão geral
O EXTRA 330LX é um monoplano acrobático biplace em tandem, de asa baixa e trem de pouso convencional (roda de cauda), concebido para competição e treino avançado de acrobacia aérea.

Desempenho e função
Aeronave acrobática biplace apta para competição e escolas de voo acrobático:

• Otimizada para manobras de alta carga e precisão em acrobacia
• Adequada para treino de dois pilotos e missões de competição

FUSELAGEM / ESTRUTURA

• Conjunto de asa em fibra de carbono com tanque integral
• Empenagem em compósito de carbono
• Montagem de fuselagem em aço (1.7734)
• Roda de cauda direcional e leve
• Mola de trem em fibra de vidro
• Canopi tipo bolha para dois lugares
• Hastes de comando em carbono
• Antepara corta-fogo em titânio

MOTORIZAÇÃO E HÉLICE

• Lycoming AEIO-580-B1A, 315 hp, motor de 6 cilindros
• Hélice Muehlbauer MTV 9-B-C/C198-25, 3 pás
• Duas bombas de combustível (1 acionada pelo motor, 1 elétrica)
• Sistema de escape Gomolzig 6-em-1
• Sistema único de arrefecimento do óleo
• Arranque elétrico

COCKPIT

• Pedais do leme ajustáveis manualmente com travões diferenciais
• Bancos moldados em compósito: dianteiro fixo, traseiro ajustável
• Cintos de segurança Hooker dianteiros e traseiros com catraca
• Ventilação acionada por botões: 2 entradas dianteiras e 2 traseiras

SISTEMAS

• Dupla bomba de combustível (motor + elétrica)
• Strobe e luzes de navegação nas pontas das asas
• Sistema elétrico de aviso de perda
• Dreno do sistema pitot-static
• Toma para carregador trickle
• Alternador 65 A e bateria 12 V

EQUIPAMENTO PADRÃO DO PAINEL

• Indicador de velocidade (kts)
• Altímetro (ft, inHg/hPa)
• Acelerómetro mecânico
• Bússola magnética
• Indicador de deslizamento/derrapagem (suporte disponível se necessário)
• Indicador de RPM digital
• Indicadores de combustível analógicos
• CHT/EGT analógicos, pressão e temperatura do óleo
• Indicador V/A digital

DADOS TÉCNICOS — Dimensões
Envergadura: 26,3 ft / 8,0 m
Comprimento: 22,8 ft / 6,9 m
Altura: 8,6 ft / 2,6 m
Área da asa: 115,2 ft2 / 10,7 m2
Factor de carga certificado FAA / EASA: +/- 10 g

DADOS TÉCNICOS — Velocidades
Velocidade a não exceder (Vne): 220 kts
Velocidade de manobra (Va) (acro): 158 kts
Velocidade de estol a 820 kg (1.808 lbs) (Vs): 55 kts
Velocidade de estol a 950 kg (2.095 lbs) (Vs): 60 kts

DADOS TÉCNICOS — Pesos
Peso vazio equipado típico: 660 kg / 1.455 lbs
MTOW categoria normal (+6/-3 g): 950 kg / 2.095 lbs
MTOW acro dois pilotos (+8/-8 g): 870 kg / 1.918 lbs
MTOW acro piloto único (+10/-10 g): 820 kg / 1.808 lbs

DADOS TÉCNICOS — Combustível
Capacidade total: 189 l / 49,9 gal
Combustível utilizável: 187 l / 49,4 gal
Combustível utilizável — tanques acro apenas: 67 l / 17,7 gal

ESPECIFICAÇÕES

• Modelo: 330LX
• Marca: EXTRA
• Configuração: Biplace em tandem, monoplano acrobático de asa baixa (trem convencional)
• Estrutura principal: Asas em fibra de carbono, empenagem em compósito de carbono, fuselagem em aço
• Motor: Lycoming AEIO-580-B1A, 315 hp
• Hélice: Muehlbauer MTV 9-B-C/C198-25, 3 pás
• Antepara corta-fogo: Titânio
• Trem de pouso: Mola em fibra de vidro, roda de cauda direcional
• Sistema de combustível: Tanque integral na asa, duas bombas (motor + elétrica)
• Peso vazio típico: 660 kg / 1.455 lbs
• MTOW (normal): 950 kg / 2.095 lbs
• Certificação de factor de carga: +/- 10 g
• Vne: 220 kts; Va (acro): 158 kts
• Velocidades de estol: 55 kts (a 1.808 lbs), 60 kts (a 2.095 lbs)
• Capacidade de combustível (total/utilizável): 189 l / 187 l (49,9 gal / 49,4 gal)
