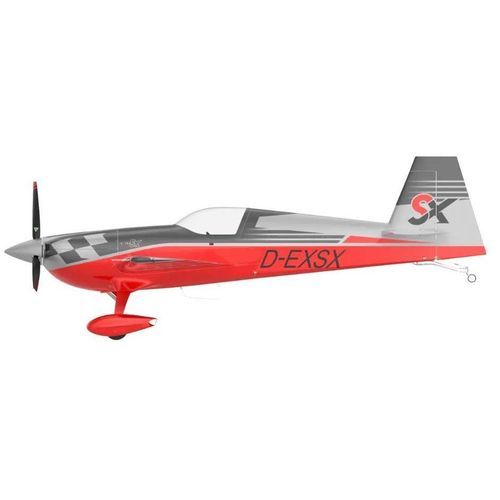

Avião acrobático 330SX

monomotorcom motor de pistõesmonolugar

Visão geral
O EXTRA 330SX é um monoplano acrobático monoposto projetado para competição e voo estilo livre. É a evolução do 330SC, vencedor de nove campeonatos mundiais, e é certificado para manobras acrobáticas de alta carga.

Estrutura

• Conjunto de asa em fibra de carbono com tanque integrado
• Empenagem em estrutura composta de carbono
• Fuselagem montada em aço 1.7734
• Roda de cauda direcional e leve
• Mola do trem de pouso em fibra de vidro
• Cúpula de cockpit monoposto
• Barras de comando em carbono no controle de profundor
• Chaminé corta-fogo em titânio
• Ailerons de alto desempenho
• Carenagens de asa leves

Motor e hélice

• Lycoming AEIO-580-B1A, 315 hp, 6 cilindros
• Muehlbauer MTV 9-B-C/C198-25, hélice de 3 pás (padrão)
• Muehlbauer MTV 14-B-C/C190-130, hélice de 4 pás (opcional)
• Duas bombas de combustível (movida pelo motor + elétrica)
• Sistema de escape Gomolzig 6-em-1
• Sistema duplo de arrefecimento de óleo
• Partida elétrica

Cabine

• Pedais de leme ajustáveis manualmente com travões diferenciais
• Assento em compósito moldado contornado, ajustável
• Cinto de segurança Hooker com catraca
• 2 aberturas de ventilação operadas por anel
• Sistema elétrico de trim do profundor
• Posição do assento otimizada ergonomicamente
• Espaço amplo para o piloto na configuração monoposto
• *Opções adicionais disponíveis

Sistemas

• Sistema de fumaça com enchimento automático
• Dreno do sistema estático do piloto
• Toma para carregador de manutenção (trickle charger)
• Alternador de 8 Amp
• Bateria 12V
• Bateria de backup para aviônica (opcional)

Equipamento padrão do painel

• Garmin G3X Touch com engine information system (EIS); ASI, ALT, bússola; relógio digital (opcional)
• Transponder & COM Trig
• TN70/ADS-B (opcional)

Dados técnicos
Envergadura: 25,6 ft / 7,8 m
Comprimento: 21,8 ft / 6,6 m
Altura: 8,4 ft / 2,6 m
Área da asa: 107,9 ft2 / 10 m2
Fator de carga certificado EASA: ±10 g
Velocidade a não exceder (Vne): 220 kcas
Velocidade de manobra (Va) (acro): 158 kcas
Velocidade de estol a 1.808 lbs / 820 kg (Vs): 58 kcas
Velocidade de estol a 1.720 lbs / 780 kg (Vs): 56 kcas
Velocidade de estol a 1.918 lbs / 870 kg (Vs): 61 kcas

Especificações técnicas

• Configuração: monoplano acrobático monoposto
• Fuselagem: montagem em aço 1.7734
• Ala: conjunto em fibra de carbono com tanque integrado
• Empenagem: estrutura composta de carbono
• Trem de pouso: mola em fibra de vidro
• Roda de cauda: direcional, leve
• Controles de voo: barras de empuxo em carbono no profundor, ailerons de alto desempenho
• Chaminé corta-fogo: titânio
• Motor: Lycoming AEIO-580-B1A, 315 hp, 6 cilindros
• Hélice: Muehlbauer MTV 9-B-C (3 pás) padrão; MTV 14-B-C (4 pás) opcional
• Sistema de combustível: tanque integrado na asa, duas bombas (movida pelo motor + elétrica)
• Capacidade de combustível: total 49,8 gal / 188,5 l; utilizável 49,2 gal / 186,5 l; tanques utilizáveis acro 17,6 gal / 66,5 l
• Peso vazio (tip. equipado): 1.291 lbs / 585 kg
• MTOW categoria normal (+6/-3 g): 1.918 lbs / 870 kg
• MTOW categoria acro (+10/-10 g): 1.720 lbs / 780 kg
• Desempenho: Vne 220 kcas; Va (acro) 158 kcas; velocidades de estol variam com o peso (56–61 kcas)
