Indicador de pressão Omnia

de temperaturadigitaleletrônico

Visão geral

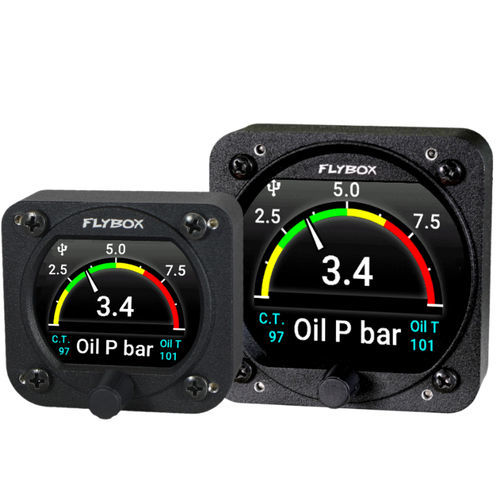

O Omnia Oil P-T-CT integra três indicadores independentes (pressão do óleo, temperatura do óleo e temperatura do refrigerante) que podem ser ativados individualmente conforme a necessidade da instalação. Projetado para compatibilidade com uma ampla gama de motores leves, o instrumento possui um visor colorido de alta visibilidade, um microcontrolador de 32 bits e sensores de estado sólido de última geração para garantir confiabilidade e precisão a longo prazo. Até 16 instrumentos Omnia podem ser conectados em cluster para simplificar a troca de dados.

Principais características

• Indicadores incluídos: 1 Pressão do óleo
• Indicadores incluídos: 1 Temperatura do óleo
• Indicadores incluídos: 1 Temperatura do refrigerante

Interfaces

• Botão rotativo com interruptor
• 2 barramentos CAN
• Entrada para sensor de luz ambiente
• Porta USB 2.0 (atualizações e configuração)
• Conexão em cluster com outros instrumentos Omnia

Fabricação

• Caixa usinada em alumínio maciço
• Acabamento com pintura a pó
• 100% fabricado e testado com processos automatizados

Funções

• Alarme visual no ecrã
• Saída de alarme open-collector (transistor)
• Regulação do brilho do retroiluminador manual ou automática
• Seleção de indicador manual ou automática
• Atualizações de firmware via porta USB

Notas

• As sondas de pressão do óleo, temperatura do óleo e temperatura do refrigerante não estão incluídas.
• Todas as sondas instaladas de fábrica em motores Rotax são compatíveis.
• Consulte o manual do instrumento para a lista de sondas compatíveis e esquemas de ligação.

O que está incluído

• Instrumento Omnia Oil P-T-CT
• 4 × parafusos M4×10 mm
• Guia de referência rápida
• Lista de embalagem

Acessórios opcionais

• 105800 Sensor de luz ambiente cabeado
• 105810 Terminação CAN 120 ohm
• 105820 Cabo CAN 25 cm
• 105830 Cabo CAN 50 cm
• 105840 Cabo CAN 100 cm
• 105899 Adaptador de tom de áudio
• 602000 Sonda de pressão do óleo 4-20 mA (modelo 1/8" NPT) compatível com Rotax
• 105898 Buzzer de alarme para a série Omnia
• 604010 Cabo extensor USB 0,5 m
• 603000 Alicate de crimpagem profissional
• Fiação (Harness)
• 105602 Kit de conectores

Especificações técnicas

• LCD gráfico colorido 2,4" 320 × 240 pixels com retroiluminação de 1000 nits

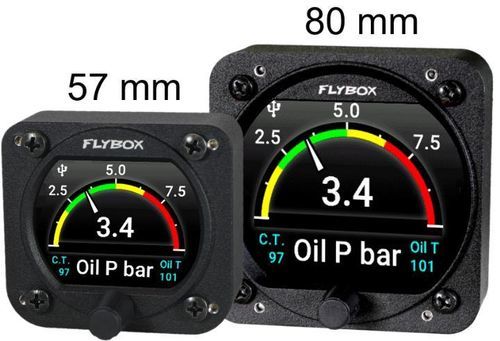

• Montagem padrão: 2-1/4" (57 mm) e 3-1/8" (80 mm)
• Caixa em alumínio pintado a pó
• Dimensões: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Peso: 140 g (57), 230 g (80)
• Tensão de alimentação: 10 ~ 30 V
• Corrente de alimentação: 60 mA (57), 135 mA (80)
• Faixa de altitude: -1000' a +25.000'
• Saída de alarme open-collector (máx. 300 mA, ativo low)
• Temperatura de operação: -20 ~ +70 °C
• Humidade: 90% máx. (sem condensação)
• Comunicação: 2x CAN bus
• Porta USB: USB 2.0
