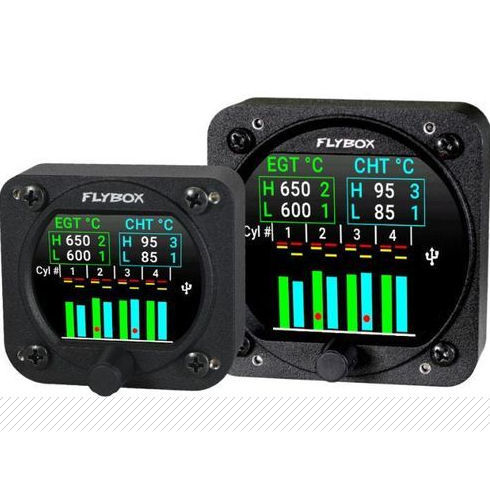

Medidor de temperatura Omnia57

para a indústria aeroespacialcom displayautomático

Visão geral
O Omnia CHT-EGT mede as temperaturas dos gases de escape (EGT) por cilindro (até 4) e as temperaturas da cabeça de cilindro (CHT) até 4. Integra até oito indicadores independentes que podem ser ativados individualmente para adaptar-se à configuração do motor. O instrumento é totalmente configurável para a maioria dos motores a pistão utilizados em aeronaves leves. Todos os instrumentos da família Omnia apresentam um ecrã colorido de alta visibilidade de 2,4", um microcontrolador de 32 bits e componentes em estado sólido para assegurar fiabilidade e precisão a longo prazo. Até 16 instrumentos Omnia podem ser ligados em cluster para troca de dados entre unidades.

Principais características

• Configurações disponíveis: 4 CHT + 4 EGT (4+4) ou 2 CHT + 2 EGT (2+2)
• Alarme visual no ecrã com limiares configuráveis
• Saída de alarme por transistor / coletor aberto
• Regulação do retroiluminação manual ou automática
• Seleção de indicadores manual ou automática
• Atualizações de firmware via porta USB 2.0

Interfaces

• Botão rotativo com tecla de pressão
• 2 portas CAN bus
• Entrada para sensor de luz ambiente
• Porta USB 2.0 para atualizações
• Ligação em cluster compatível com outros instrumentos Omnia

Fabrico

• Caixa robusta usinada em bloco de alumínio
• Acabamento pintado a pó
• Fabrico e testes 100% automatizados

Funções

• Alarme visual no ecrã ao exceder os limiares
• Saída de alarme por transistor adequada a sistemas de alerta externos
• Dimmer do retroiluminação: manual ou automático
• Seleção de indicadores: manual ou automático
• Atualizações de software via USB

Notas

• Sondas (termopares) não estão incluídas.
• Para entradas EGT use termopares do tipo K; a sonda código 601008 é mostrada como exemplo.
• Para entradas CHT use termopares do tipo J disponíveis no mercado.

Conteúdo da embalagem

• Instrumento Omnia CHT-EGT
• Guia de referência rápida
• Parafusos de montagem M4x10 mm
• Lista de embalagem

Acessórios opcionais

• 601008 — Sonda EGT com cabo de 2,5 m, conectores compensados e união para soldar
• 105800 — Sensor de luz ambiente com fio
• 105810 — Terminação CAN 120 ohm
• 105820 — Cabo CAN 25 cm
• 105830 — Cabo CAN 50 cm
• 105840 — Cabo CAN 100 cm
• 105899 — Adaptador Audio Tone
• 105898 — Buzzer de alarme para série Omnia
• 604010 — Cabo extensor USB 0,5 m
• 603000 — Alicate profissional para crimpagem
• 105602 — Kit de conectores

Especificações técnicas

• Ecrã: LCD gráfico colorido 2,4" 320×240 pixels com retroiluminação 1000 nits
• Montagem padrão: 2-1/4" (57 mm) e 3-1/8" (80 mm)
• Caixa: alumínio usinado em bloco, acabamento pintado a pó
• Dimensões: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Peso: 140 g (57), 230 g (80)
• Tensão de alimentação: 10–30 V
• Corrente de alimentação: 60 mA (57), 135 mA (80)
• Saída de alarme coletor aberto (máx. 300 mA, ativo baixo) — pode ser usada para enviar um tom ao intercom com adaptador opcional
• Entradas: 4 ou 2 entradas CHT (dependendo do modelo); 4 ou 2 entradas EGT (dependendo do modelo)
• Temperatura de funcionamento: −20 a +70 °C
• Humidade: até 90% máx. (sem condensação)
• Comunicação: 2 × CAN bus
• USB: USB 2.0 para atualizações de software
