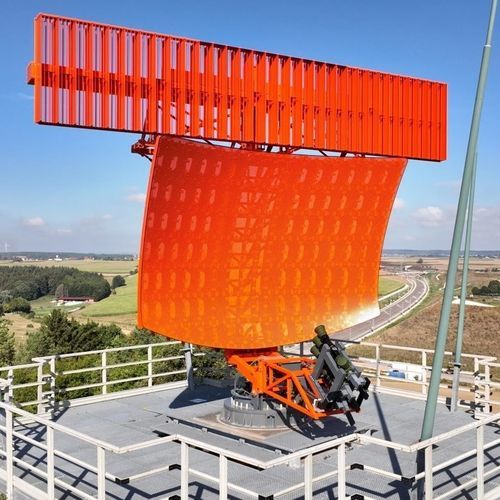

Radar primário ASR-NG

secundáriode monitoramentode aproximação

O desafio
Os prestadores de serviços de navegação aérea devem manter consciência situacional completa para garantir fluxos de tráfego seguros envolvendo diversos tipos de aeronaves e condições operacionais. É necessário detetar e monitorizar alvos não cooperativos, veículos aéreos não tripulados e operar em ambientes com parques eólicos e interferências como 4G/LTE.

A nossa solução
O ASR‑NG da HENSOLDT é um radar modular e escalável 3D em banda S, em estado sólido, atuando como sensor de controlo de aproximação e fornecendo vigilância primária e secundária (PSR e SSR) para aeroportos regionais e internacionais. O sistema implementa deteção e seguimento Doppler totalmente digitais com processamento concorrente de triplo feixe e formação electrónica de feixe. Uma alimentação de antena de três cornetas permite deteção 3D em PSR e medição de altitude de alvos não cooperativos.

Funcionalidades

• Consciência situacional:
  • Cancelamento dinâmico de clutter
  • Mitigação automática de parques eólicos
  • Informação de altitude 3D a partir do terceiro feixe PSR
  • Alcance PSR estendido até 120 NM
• Vigilância:
  • Radar primário em banda S com failover e redundância
  • Monopulse com redundância dupla
  • Radar secundário integrado (SSR)
  • IFF Mode 5 opcional
• Confiabilidade e operações:
  • Monitorização e controlo remoto
  • Manutenção preventiva reduzida
  • Programa de extensão da vida útil
  • Alta disponibilidade operacional

Benefícios

• Deteção e seguimento desde ultraleves até aeronaves supersónicas
• Cobertura de velocidades sem zonas cegas entre 0 e 1 200 nós
• Melhoria na deteção, resolução e seguimento graças ao processamento concorrente de triplo feixe e formação electrónica de feixe
• Alcances de deteção até 120 NM e cobertura de altitude até 50 000 ft
• Informação de altitude 3D para alvos não cooperativos
• Mitigação de parques eólicos comprovada
• Escolha entre quatro opções de frequência

Especificações técnicas

• Modelo: ASR‑NG
• Banda radar: S‑band multi‑feixe 3D em estado sólido
• Vigilância primária e secundária: PSR e SSR
• Alimentação de antena de três cornetas que permite deteção 3D em PSR
• Medição de altitude de alvos não cooperativos (terceiro feixe PSR)
• Processamento: deteção e seguimento Doppler totalmente digitais com processamento concorrente de triplo feixe e formação electrónica
• Gestão de clutter: otimização de local e algoritmos auto‑aprendizes; cancelamento dinâmico de clutter
• Mitigação de parques eólicos: mitigação automática comprovada
• Alcance: alcances de deteção PSR até 120 NM; cobertura de altitude até 50 000 ft
• Intervalo de velocidades: cobertura sem zona cega entre 0 e 1 200 nós
• Redundância: failover e redundância implementados; monopulse com redundância dupla
• IFF: IFF Mode 5 opcional
• Variantes de implementação: configurações civis e destacáveis disponíveis
• Manutenção & suporte: monitorização e controlo remoto; manutenção preventiva reduzida; programa de extensão da vida útil
• Conformidade: cumpre ICAO Anexo 10 Volume III/IV e standards de vigilância EUROCONTROL
• Opções de frequência: escolha de quatro frequências
