Software de criação de laudos PC-DMIS FUSION

de qualidadede análisede análise estatística

Visão geral
PC-DMIS FUSION é a aplicação de reporting e análise da Hexagon para utilizadores PC-DMIS, convertendo dados de medição em informação em tempo real, visualização, insights e análise SPC. Os dados sincronizam-se automaticamente a partir do PC-DMIS e os relatórios são iniciados a partir do ecrã inicial do PC-DMIS com um único clique.

Conceitos chave
O PC-DMIS FUSION fornece relatórios baseados em personas que apresentam a informação adequada ao operador de CMM, engenheiro de metrologia, gestor de qualidade ou gestor de produção. Suporta tarefas desde rever uma única medição na oficina até monitorizar um processo ao longo de turnos e executar análises estatísticas em populações de produção. O FUSION combina velocidade, simplicidade e profundidade analítica para ajudar as equipas de qualidade a passar da inspeção reativa para a gestão preditiva da qualidade.

Experiência do utilizador

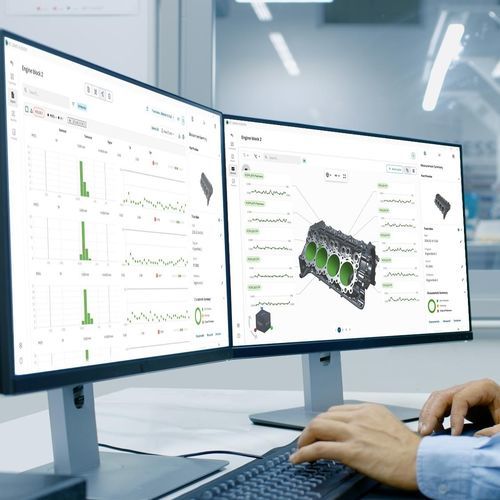

Uma interface moderna e intuitiva e fluxos de trabalho orientados pelo utilizador dão a operadores, engenheiros e gestores acesso rápido aos dados necessários. Trabalhe com dados dimensionais num ambiente de reporting interativo: ordenar, filtrar e aprofundar resultados, alternar entre vistas de texto e CAD e ver resumos de peças, insights e registos de eventos juntamente com os resultados numéricos.

Implantação
O FUSION instala-se junto do PC-DMIS e mantém os dados de medição em hardware local. Foi concebido para operar sem ligação à Internet ou conta cloud, mantendo os dados de medição nos seus próprios sistemas.

Capacidades estatísticas e analíticas
Análises estatísticas potentes sem complexidade desnecessária: compreenda como um processo se comporta ao longo do tempo, receba avisos precoces quando começa a derivar e preveja para onde as características estão a tender com base em amostras recentes para disparar alertas antes de ocorrerem incumprimentos de tolerância.

Funcionalidades

• Reporting e visualização interativos: ordenar, filtrar, aprofundar resultados; vistas de texto e CAD; resumos de peças, insights e registos de eventos.
• Monitorização de qualidade em tempo real: visualizar a produção em grelha ou vista CAD, alimentação automática de dados de medição a partir do PC-DMIS, destacar as características com pior desempenho e gerar alertas por desvios.
• Qualidade preditiva: previsão de tendências de características e alertas pré-tolerância para passar da inspeção reativa ao aviso proativo.
• Controle estatístico de processo (SPC): Cp/Cpk por característica com limites configuráveis, regras de Nelson ativáveis individualmente, gráficos de tendência, histograma e box plot, e suporte a características críticas com limites de aviso mais rígidos.
• Análise orientada por rastreabilidade: filtrar amostras por operador, turno, máquina, lote ou campos de rastreabilidade personalizados; combinar filtros por estado e janela temporal; aprofundar de estatísticas agregadas até amostras individuais.
• Histórico de medições pesquisável: recuperar relatórios históricos com um clique, pesquisar um arquivo de dados dimensionais e relatórios de metrologia para análise de causa raiz, auditoria e rastreabilidade; dados legados podem ser importados via DFQ arrastar e soltar.

Usos típicos
Rever medições individuais na oficina; monitorizar o comportamento do processo ao longo de turnos; executar análises estatísticas em populações de produção; realizar investigações de causa raiz usando dados históricos pesquisáveis e filtros de rastreabilidade.

Especificações técnicas

• Sincronização de dados: automática a partir do PC-DMIS
• Reporting: relatórios baseados em personas para operador, engenheiro, qualidade e produção
• Modelo de implantação: instalado on‑premises juntamente com o PC-DMIS; armazenamento local de dados (não é necessário cloud)
• Funcionalidade SPC: Cp/Cpk, regras de Nelson, limites configuráveis, gráficos de tendência/histograma/box plot
• Filtragem e rastreabilidade: operador, turno, máquina, lote, campos de rastreabilidade personalizados
• Dados históricos: arquivo pesquisável, importação DFQ para dados legados
• Vistas interativas: vistas em grelha e CAD, drill-down até amostras individuais
