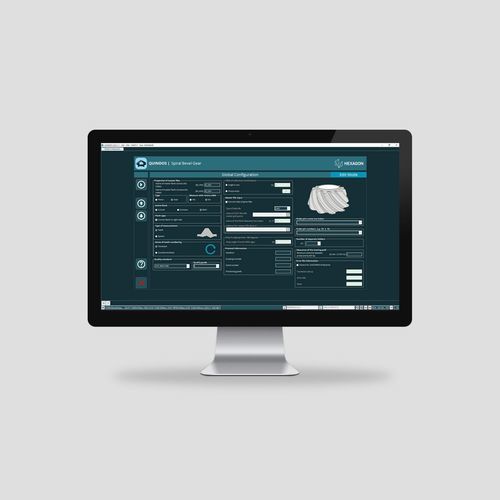

Software de criação de laudos QUINDOS

de programaçãode CADde medição

Visão geral
Hexagon QUINDOS é um software de metrologia modular para geometrias especiais, projetado para programar, inspecionar e avaliar engrenagens, pás, compressores de parafuso, eixos de comando e outros componentes complexos em um ambiente CMM baseado em CAD.

Recursos principais

• Programação habilitada por CAD: Ambiente baseado em CAD para criar, visualizar e controlar tarefas de medição complexas com precisão.
• Automação orientada por PMI: Utiliza PMI de modelos CAD 3D para automatizar a criação de programas e acelerar o planejamento de inspeção.
• Programação offline com gêmeo digital: Integração com I++ Simulator para desenvolver e testar programas offline, evitar colisões e reduzir tempo de máquina parada.
• Análise GD&T conforme normas: Avaliações avançadas de dimensionamento geométrico e tolerâncias com relatórios alinhados a normas internacionais e setoriais.
• Relatórios e análises poderosos: Relatórios personalizáveis com saídas numéricas e gráficas, rastreabilidade e integração com SPC para monitoramento de processos.

Módulos adicionais

• Módulos de geometria especial: Módulos dedicados para engrenagens, turbinas, pás, rotores e outros componentes com padrões de avaliação específicos.
• Módulos específicos de solução: Extensões para ampliar capacidades de avaliação e medição.
• I++ Simulator: Ambiente de programação offline baseado em gêmeo digital para construir, testar e validar programas CMM em máquina virtual.

Casos de uso

• Inspecionar peças prismáticas: Programação CMM flexível que suporta rotinas automatizadas, análise GD&T e controle de processo.
• Inspecionar componentes de forma livre: Captura de superfícies 3D complexas (chapas, peças de carroceria) e comparação com CAD e requisitos GD&T.
• Inspecionar geometrias complexas: Inspeção de alta precisão de engrenagens, pás de turbina e eixos de comando usando programação baseada em CAD e análise avançada.

Por que QUINDOS?
Suporta os principais padrões internacionais de medição e garante consistência e rastreabilidade na produção e nas cadeias de fornecimento. A compatibilidade retroativa protege programas existentes e o software é compatível com uma ampla gama de sistemas táteis, ópticos e multisensor para permitir uma única plataforma em equipamentos de inspeção diversos.

Novidades no QUINDOS 2026.1

• Grau de teste CMM Check 3.0: Monitoramento conforme normas e fluxo de testes intermediários integrado no QUINDOS.
• Configuração mais rápida com varredura de alta velocidade (VHS) aprimorada: Criação de trajetórias de varredura em geometrias CAD, novos tipos de pontos e automação em segundo plano dos parâmetros de varredura.
• Programação CAD compatível com CNC com suporte a mesa rotativa: Geração de pontos de medição com posições rotativas fixas ou variáveis em uma única etapa para tarefas multieixo.
• Manipulação geométrica mais inteligente com agrupamento guiado: Seleção guiada, nomeação automática única e prevenção de duplicações em estruturas CAD.
• Controle de movimento avançado com suporte a trajetórias circulares: Movimentos circulares de folga e transições em espiral para máquinas com capacidade de movimento circular.
• Análise aprimorada de engrenagens e transmissão: Novas avaliações de desvio radial, análise detalhada da espessura do dente e suporte para análise de alívio linear de ponta em parafusos cilíndricos.

Recursos (brochuras & fichas técnicas)

• Brochura QUINDOS
• QUINDOS soluções para engrenagens

Especificações técnicas

• Nome / modelo: QUINDOS
• Tipo de software: Software de metrologia modular para geometrias especiais
• Componentes suportados: Engrenagens, pás de turbina, rotores, peças prismáticas, peças de forma livre, eixos de comando, compressores de parafuso
• Integração CAD: Programação habilitada por CAD, automação PMI
• Ferramentas offline: I++ Simulator gêmeo digital para programação offline e prevenção de colisões
• Suporte a normas: ISO, DIN, AGMA, JIS, VDI
• Troca de dados de engrenagens: Compatível com VDI/VDE 2610
• GD&T: Avaliação GD&T avançada e relatórios alinhados a normas
• Relatórios & análises: Layouts personalizáveis, visualizações gráficas, rastreabilidade e integração SPC
• Compatibilidade multisensor: Sistemas táteis, ópticos e multisensor suportados
• Compatibilidade retroativa: Programas antigos suportados em versões mais recentes
• Novidades 2026.1: CMM Check 3.0, fluxo VHS aprimorado, programação CNC com mesa rotativa, agrupamento geométrico guiado, suporte a trajetórias circulares, avaliações aprimoradas de engrenagens/transmissão
