Conector PCB HGM

para aeronaveSocketreto

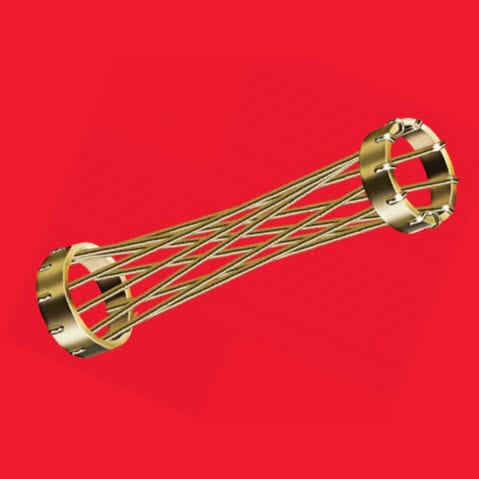

O contato HIPERBOLÓIDO é um projeto avançado que satisfaz os requisitos de desempenho anteriormente considerados impossíveis. Radicalmente diferente no conceito, ele é usado em conectores com os mais altos padrões de desempenho. A característica distintiva do soquete HYPERBOLOID é a luva em forma de hiperbolóide formada por fios retos amarrados em um ângulo em relação ao eixo longitudinal. Visto de lado, você vê uma curva definida por uma série de segmentos de reta curtos aparentes que são linhas tangentes a pontos ao longo de uma curva hiperbólica. Esta geometria fornece um desenho que tem um círculo circunscrito decrescente quando visualizado a partir da entrada. Ele começa maior que o diâmetro de aceitação do pino e é menor que este mesmo diâmetro no centro. Quando o pino é inserido nesta manga, os fios esticam, bem dentro dos limites elásticos, para acomodá-lo. Ao fazê-lo, os fios enrolam-se à volta do pino, proporcionando uma série de caminhos de contacto de linha contínua. A ilustração abaixo ajudará na visualização.
