Conector PCB HGC/HGS

para aeronaveSocketreto

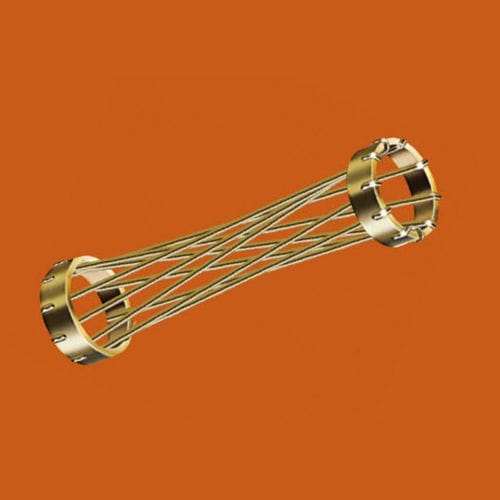

O contato de HYPERBOLOID é um projeto avançado que satisfaça exigências de desempenho considere previamente impossível. Radicalmente diferente no conceito, é usado nos conectores que têm os padrões de desempenho os mais altos. A característica de distinção do soquete de HYPERBOLOID é a luva hyper-boloid-dada forma formada pelos fios retos amarrados em um ângulo à linha central longitudinal. Visto do lado, você vê uma curva definido por uma série de linha segmentos reta curto aparente que sejam linhas de tangente aos pontos ao longo de uma curva hiperbólica. Esta geometria prevê um projeto que tenha um círculo limitado de diminuição quando visto da entrada. Começa maior do que o diâmetro da aceitação do pino e é menos do que este mesmo diâmetro no centro. Quando o pino é introduzido nesta luva, os fios esticam, bem dentro dos limites elásticos, para acomodá-la. Assim em fazer, os fios envolvem-se em torno do pino que fornece um número de linha contínua trajetos do contato. A ilustração abaixo ajudará no visualização.
