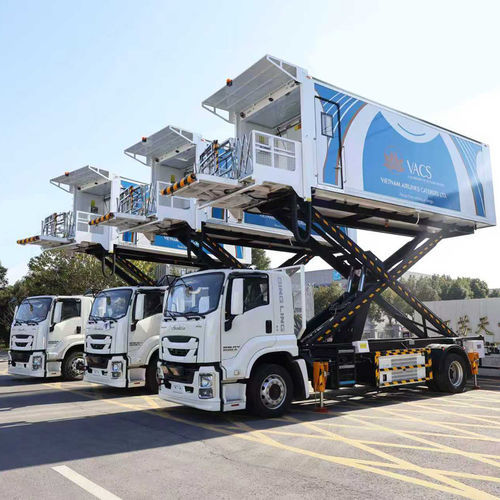

Caminhão pantográfico de catering para aeroporto WTJ5160JSP

Product summary
O WTJ5160JSP é um camião de catering para aeronaves construído sobre o chassi modificado Qingling QL1180XQFRY. Projetado para manuseio de unidades de catering e operações junto às portas das aeronaves, integra uma plataforma frontal fixa e uma plataforma frontal móvel com ajuste telescópico e lateral. Características principais para operações em solo: centro de gravidade baixo, boa estabilidade, operação segura e prática e design que facilita a manutenção. Aplicável a várias aeronaves (exclui Airbus A380 em algumas configurações).

Modelos de aeronaves aplicáveis

• A300
• A310
• A318
• A319
• A320
• A330
• A340
• B707
• B727
• B737
• B747
• B757
• B767
• B777
• B737MAX
• DC8
• IL-18
• IL-62
• MD11
• MD80

Principais parâmetros técnicos (tabela)
serial - Project Name - Specific parameters - Part Name - Model
1 - Chassis - Qingling Automobile Co., LTD QL1180XQFRY - gearbox - MLD-6Q
2 - Engine - Qingling Isuzu (Chongqing) Engine Co., LTD. 6HK1-TCL - Force extractor - KRT350R002
3 - Engine emission - GB 17691-2005 National V - Oil pump - CBN-F63-BGHL
4 - Transmission - MLD-6Q - chassis - QL1180XOFRY
5 - Platform working height mm - 2650 ~ 6200 - engine - 6HK1-TCL
6 - Body load rating kg - 5500 - Steering shaft - F063
7 - Platform left and right adjustment range mm - 0 ~ 700 - Drive shaft - R130
8 - Platform expansion adjustment range mm - 0 ~ 600 - Tyre - 9.00-20 16PR
9 - Fixed platform size (mm) - 1900 x 2265 - Lift cylinder - D160/145-1070
10 - Mobile platform dimension (mm) - 830 x 1200 - Front leg cylinder - D90/63-290
11 - Body size (L×W×H) (mm) - 7500 * 2500 * 2400 - Rear leg cylinder - D90/63-290
12 - Total front platform load kg - 2000 - Front platform moving cylinder - D40/30-700
13 - Fixed platform rated load kg - 1400 - Front platform telescopic cylinder - D40/30-600
14 - Mobile platform load rating kg - 600 - Electric emergency pump - 800601632
15 - Chassis lifting speed mm/s - 80-150 - Manual emergency miscellaneous - PMO 50-s
16 - Wheelbase mm - 5550
17 - Departure Angle - 9.5°
18 - Minimum ground clearance mm - 215
19 - Overall dimension (L×W×H) mm - 10400 * 2500 * 3800
20 - Maintenance weight kg - 12300

Características / especificações técnicas

• Modelo: WTJ5160JSP
• Chassi: Qingling Automobile Co., LTD QL1180XQFRY
• Motor: Qingling Isuzu 6HK1-TCL
• Emissões do motor: GB 17691-2005 National V
• Transmissão / caixa: MLD-6Q
• Altura de trabalho da plataforma: 2650–6200 mm
• Capacidade de carga da carroçaria: 5500 kg
• Carga nominal plataforma fixa: 1400 kg; carga total frontal: 2000 kg; carga plataforma móvel: 600 kg
• Regulagem lateral da plataforma: 0 ~ 700 mm; alcance de extensão: 0 ~ 600 mm
• Tamanho da plataforma fixa (C x L): 1900 x 2265 mm; plataforma móvel (C x L): 830 x 1200 mm
• Dimensões totais: 10400 × 2500 × 3800 mm; peso de manutenção: 12300 kg
• Distância entre eixos: 5550 mm; folga mínima ao solo: 215 mm; ângulo de saída: 9.5°
• Pneus: 9.00-20 16PR; cilindros e componentes principais: D160/145-1070, D90/63-290, D40/30-700, D40/30-600; bomba de emergência elétrica: 800601632
