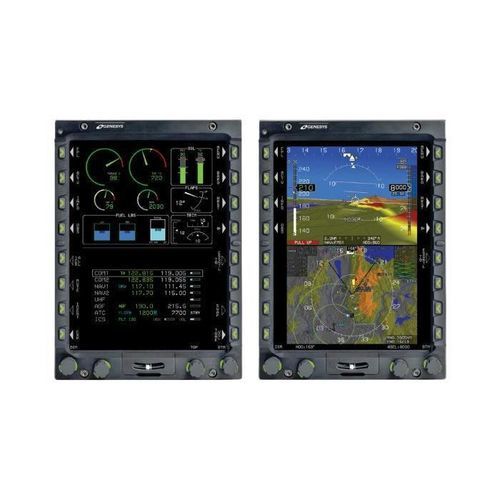

EFIS MFD IDU-680

PFDdisplay primário de vooEFIS

Visão geral
As suites de ecrã inteligente EFIS IDU-680 disponibilizam formatos PFD e MFD configuráveis para apresentar instrumentos de voo, mapa móvel, HSI, planeador de voo, tráfego, terreno, radar meteorológico, datalink, vídeo, gestão rádio/áudio e visualizações de motor. O IDU-680 inclui um Flight Management System e um TAWS Classe A (Terrain Awareness and Warning System) para apoiar a consciencialização situacional e a gestão da carga de trabalho. A suíte avionics Genesys apresenta arquitetura aberta para integração com equipamentos de missão especial.

Características
A Genesys 3D Synthetic Vision melhora a consciencialização situacional e suporta operações de precisão. O EFIS IDU-680, certificado Level A, utiliza dados ADAHRS e GPS SBAS para aproximações RNP e LPV e usa o sistema patenteado OASIS® (Open Architecture System Integration Symbology) para apresentar dados do motor e mensagens CAS. O sistema integra-se com rádios e radar meteorológico selecionados e oferece portas de expansão para crescimento futuro.

A plataforma reduz o número de peças de manutenção e suporta maior disponibilidade operacional. Interfaces integradas para FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL e rádios táticos permitem atualizações faseadas e integração de sistemas de missão.

Unidades são qualificadas MIL-STD e compatíveis NVG para cumprir ambientes operacionais exigentes, e estão disponíveis para produção OEM nova e programas de modernização.

O IDU-680 inclui

• Visão sintética 3D
• Navegação Highway-In-The-Sky (HITS)
• Vetor de hover georreferenciado
• Sistema de alerta e aviso de terreno (TAWS & HTAWS)
• Flight Management System gráfico (FMS)
• Gravador de voo digital (DFR)
• Compatibilidade com visão noturna (NVG)
• Qualificação MIL-STD
• Gestão de rádio e áudio integrada
• E mais

Projetado para ambientes severos
Hardware e software são qualificados para operar em ambientes severos para garantir fiabilidade e prontidão de missão. Testes ambientais e de qualificação incluem temperaturas extremas, vibração, impacto de raios, HIRF, altitude, areia e poeira, humidade, impermeabilização, susceptibilidade a fluidos, sal e nevoeiro e condições relacionadas.

Especificações técnicas

• Família de modelos: IDU-680 EFIS
• Certificação: Certificado Level A
• Sensores / dados: Suporte ADAHRS e GPS SBAS para operações de precisão incluindo aproximações RNP e LPV
• Capacidades de visualização: Formatos PFD e MFD configuráveis (instrumentos de voo, mapa móvel, HSI, planeador de voo, tráfego, terreno, radar meteorológico, vídeo, visualizações de motor)
• Sistemas integrados: Flight Management System gráfico (FMS), TAWS Classe A, Gravador de voo digital
• Visão sintética: Genesys 3D Synthetic Vision
• Interface avionics: Simbologia OASIS® de arquitetura aberta para mensagens motor/CAS; portas de expansão para crescimento futuro
• Interfaces integradas: Suporte para FLIR, Satcom, DF, HF/UHF, TACAN, Datalink, SELCAL, rádios táticos
• Compatibilidade: Compatível com Night Vision/Goggle (NVG)
• Qualificação: Qualificado MIL-STD
• Ambiental: Qualificado para extremos de temperatura, vibração, raios, HIRF, altitude, areia/poeira, humidade, impermeabilização, fluidos, sal/nevoeiro
