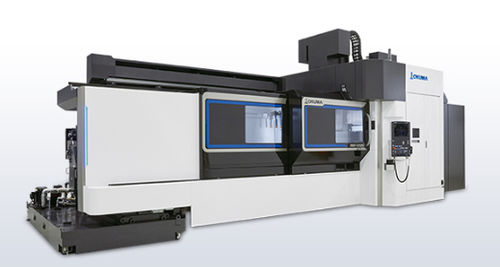

Centro de usinagem de 3 eixos MB-100V

verticalpara peças de grandes dimensõesde coluna dupla

Visão geral
O MB-100V é um centro de usinagem vertical de dupla coluna projetado para usinagem de alta precisão de peças de grande porte, otimizando a ocupação no chão de fábrica. Conta com grande curso de mesa e soluções para usinagem em múltiplos lados, reduzindo o tempo de setup e a carga do operador.

Gestão de cavacos e confiabilidade
A máquina garante evacuação eficiente de cavacos para evitar acúmulo e paradas. Os elementos-chave incluem coberturas de superfície verticais para limitar o acúmulo de cavacos, transportadores internos do tipo dobradiça largos para descarga suave, braço ATC e caixa de cames instalados fora da câmara de usinagem para reduzir o risco de avarias, e sistema opcional de lavagem sob o cruzamento para varrer cavacos das peças e da mesa.

Gama de fusos e capacidade de usinagem
Usinagem completa (fuso de alta potência No.50, especificação com rolamentos de rolos):
Velocidade do fuso: 12.000 min-1
Potência máxima: 33/26 kW (10 min/cont)
Torque máximo: 302/148 N·m (10%ED / cont)
Capacidade de corte (Material: S45C, fresamento de topo): 704 cm3/min
Exemplo de ferramenta (S45C, fresamento de topo) — fresa de desbaste ø20 7 flautas (widia): Velocidade do fuso 4.000 min-1, Velocidade de corte 251 m/min, Avanço 9.520 mm/min, Largura de corte 3,7 mm, Compr. de cavaco 20 mm

Fuso wide-area No.40 (opção) — para uma faixa ampla de aço a alumínio:
Velocidade do fuso: 15.000 min-1
Potência máxima: 26/18,5 kW (10 min/cont)
Torque máximo: 199/146 N·m (5 min/cont)

Fuso de alta velocidade No.40 (opção) — para usinagem em alta velocidade de alumínio:
Velocidade do fuso: 20.000 min-1
Potência máxima: 30/22 kW (10 min/cont)
Torque máximo: 57/42 N·m (10 min/cont)

Thermo-Friendly Concept
O MB-100V incorpora o Thermo-Friendly Concept da Okuma, que aceita e compensa variações de temperatura ambiente e geradas pela máquina, permitindo alcançar alta precisão de usinagem em ambientes normais de fábrica sem medidas especiais do usuário.

Especificações em destaque
Tamanho da mesa: 3000 × 1000 mm
Velocidade do fuso: 15.000 / 12.000 min-1
Capacidade do magazine: 32 ferramentas
Motor do fuso: 26/18,5 (35/25) (10 min/cont), 33/26 (44/35) (10 min/cont)
Tamanho da máquina (L×P×A): 8.995 × 3.095 × 3.500 mm

Especificações técnicas

• Modelo: MB-100V
• Estrutura da máquina: Centro de usinagem vertical de dupla coluna
• Tamanho da mesa: 3000 × 1000 mm (118.11 × 39.37 in)
• Opções de velocidade do fuso: 12.000 min-1 (No.50), 15.000 min-1 (No.40 opção wide-area), 20.000 min-1 (No.40 opção alta velocidade)
• Potência do motor do fuso: até 33/26 kW (10 min/cont) para No.50; 26/18,5 kW ou 30/22 kW para opções No.40
• Exemplos de torque máximo: 302/148 N·m (No.50), 199/146 N·m (No.40 wide-area), 57/42 N·m (No.40 alta velocidade)
• Capacidade de corte (S45C, fresamento de topo): 704 cm3/min
• Capacidade do magazine de ferramentas: 32 ferramentas
• Dimensões totais da máquina (L×P×A): 8.995 × 3.095 × 3.500 mm
• Características de projeto: evacuação suave de cavacos (coberturas verticais, amplos transportadores dobradiça), braço ATC e caixa de cames fora da câmara de usinagem, lavagem por chuveiro sob o cruzamento opcional
• Conceito de precisão: Thermo-Friendly Concept para aceitar/compensar variações de temperatura
