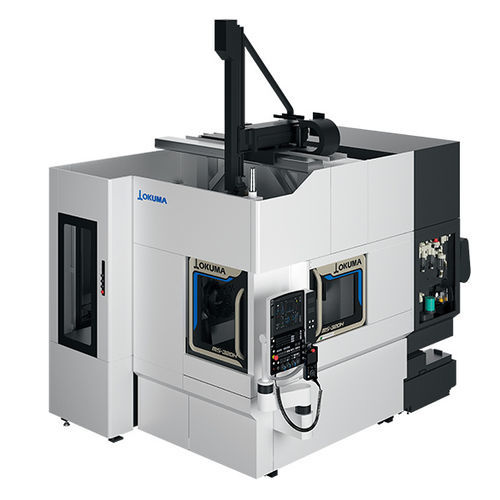

Centro de usinagem de 4 eixos MS-320H

horizontalpara produção de peças pequenasCNC

Visão geral
Centro de usinagem horizontal compacto MS-320H para peças de pequeno e médio porte (manuseio até ø250 mm; dimensões máximas da peça ø500 × 400 mm). Projetado para reduzir a área ocupada (56% menor que máquinas convencionais) e suportar automação e configurações flexíveis de células.

Automação
Máquina base preparada para automação com operação estável em longas sequências em espaço mínimo. Oito portas de fixação padrão (hidráulicas e pneumáticas) para compatibilidade com diversos dispositivos de fixação e anexo/desanexo automático de peças de diferentes formas.

• 8 portas (hidráulicas e pneumáticas) para compatibilidade de fixações e anexo/desanexo automático
• Escalável de célula monomáquina a linhas de produção em massa
• Opções de célula: loader, obturador de teto elétrico, stocker, robô colaborativo móvel (série OMR)

Loader / Stocker
Ciclo do loader (carregamento/descarregamento): 5,3 s. Tamanhos suportados: ø250 × L80 mm (8 kg × 2 pcs); ø150 × L120 mm (4 kg × 2 pcs). Abertura/fechamento do obturador de teto: 0,5 s. Stocker de 10 posições com grandes janelas acrílicas para inspeção visual da quantidade de peças e produtos acabados.

Robô colaborativo móvel
Robô colaborativo móvel série OMR automatiza carregamento/descarregamento para produção de alta variedade e baixo volume sem cercas de segurança fixas. Pode ser deslocado livremente dentro da área de operador de uma única máquina; troca de máquina concluída em 4,5 minutos. Operação básica não requer ensino ou programação.

Operação estável / Gestão de cavacos
A estrutura da máquina minimiza o acúmulo de cavacos para manter operação estável por longos períodos. Aumento do ângulo de inclinação (até 81°) das coberturas em aço inox ao redor e abaixo da mesa; parte móvel do eixo Z projetada para eliminar áreas de retenção de cavacos. Cobertura X em aço inox única e cobertura telescópica plana do eixo Y reduzem irregularidades. Canal central recolhe os cavacos e os direciona para o transportador interno para descarga externa.

Alta produtividade / Fuso
Fuso No.40 padrão para usinagem de aço. Velocidade do fuso: 15 000 min-1. Potência máxima: 25/11 kW (15%ED/Cont). Torque máximo: 73,1 N·m (15%ED). Obturador ATC elétrico padrão para reduzir tempos sem corte; tempo de operação do ATC: 0,4 s. Obturador elétrico permite controle sincronizado com o braço de troca de ferramenta para reduzir o tempo de troca e eliminar choques dos tipos pneumáticos.

Eixos de avanço e movimento
Velocidade de deslocamento rápido: X/Y 50 m/min (a ficha técnica também lista X/Y/Z: 60 m/min), Z 60 m/min. Aceleração de avanço rápido (máx): 1,0 G. Precisão/indexação do eixo A / repetibilidade: ±3 s / 2 s (indexação 0,001°).

Recursos adicionais

• Compatibilidade de porta-ferramenta ATC: MAS403, BT40 [HSK-A63]
• Compatibilidade de pull stud: MAS2 [MAS1, CAT, DIN, JIS]
• Capacidade do magazine: 10 ferramentas (opção 24)
• Furo cônico: 7/24 taper No.40 [HSK-A63]
• Controlador: OSP-P500M

Especificações técnicas

• Modelo: MS-320H
• Cursos: X 250 mm; Y 250 mm; Z 570 mm
• Mesa (eixo A) tamanho do pallet: ø320 mm
• Capacidade máxima da mesa: 100 kg
• Dimensões máximas da peça: ø500 × 400 mm
• Velocidade do fuso: 15 000 min-1
• Conicidade do fuso: 7/24 taper No.40 [HSK-A63]
• Potência do fuso: 25/11 kW (15%ED/Cont)
• Torque do fuso: 73,1 N·m (15%ED)
• Velocidade de avanço / deslocamento rápido: X/Y 50 m/min (ficha: X/Y/Z 60 m/min); Z 60 m/min
• Aceleração deslocamento rápido (máx): 1,0 G
• Tempo obturador ATC: 0,4 s
• Tempo carregamento/descarregamento loader: 5,3 s
• Tempo abertura/fechamento obturador teto: 0,5 s
• Porta-ferramenta ATC: MAS403, BT40 [HSK-A63]
• Compatibilidade pull stud: MAS2 [MAS1, CAT, DIN, JIS]
• Capacidade magazine: 10 (opção 24)
• Precisão/repetibilidade eixo A: ±3 s / 2 s (indexação 0,001°)
• Altura da máquina: 2 630 mm
• Área no chão (L × P): 1 580 × 3 120 mm
• Massa: 7 000 kg
• Controlador: OSP-P500M
