Software de criação de laudos ScopeSuite+

de automaçãode testede análise

Visão geral do produto
Simplifique os testes de conformidade com o software R&S®ScopeSuite+, que suporta vários padrões de interface digital, como 10Base-T1S e 100Base-T1 para Ethernet automotiva. A interface web intuitiva inclui uma árvore de casos de teste recolhível para navegação fácil, um assistente de teste passo a passo com orientação visual, um editor de limites, verificações pré-teste, indicadores de aprovação/reprovação e relatórios de teste abrangentes e personalizáveis, incluindo resultados e capturas de tela para análise pós-teste.

Principais informações

• Software de teste de conformidade totalmente automatizado
• Interface web para fácil navegação e configuração
• Assistente passo a passo para orientação clara do usuário
• Documentação de teste clara e abrangente
• Automação de osciloscópios, analisadores de rede vetoriais e geradores de forma de onda

Recursos e benefícios
Suporte abrangente para múltiplos padrões de interface digital
R&S®ScopeSuite+ simplifica a automação para diversos padrões de interface digital, incluindo 10BASE-T1S e 100BASE-T1. A solução está alinhada com as principais especificações de teste do setor, como IEEE 802.3 e OpenAlliance, e abrange todos os casos de teste pertinentes. A página inicial do software lista os padrões suportados para referência rápida.

Solução de teste totalmente automatizada
R&S®ScopeSuite+ controla completamente os osciloscópios conectados (por exemplo R&S®MXO5/5C, R&S®RTO/RTP) para testes de conformidade contínuos e medições precisas. Alguns casos de teste podem requerer instrumentos adicionais, como geradores de forma de onda e analisadores de rede vetoriais; o software fornece controle abrangente para uma solução integrada de teste de conformidade de ponta a ponta.

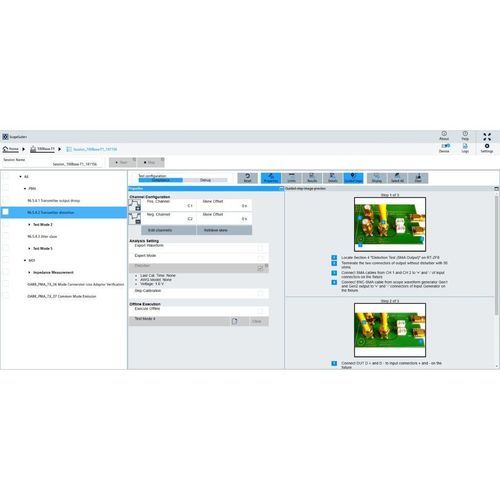

Etapas de teste guiadas
Instruções detalhadas com imagens permitem aos usuários configurar corretamente os osciloscópios, sondas, dispositivos de teste e o dispositivo sob teste, minimizando erros de configuração.

Relatórios com um clique
Todos os resultados dos testes são totalmente documentados em um relatório PDF. Os relatórios podem incluir casos de teste específicos, dados numéricos de resultados e capturas de tela dos instrumentos conforme as preferências do usuário.

Modelos disponíveis

• R&S®SPLUS — Software base; testes de conformidade totalmente automatizados; Número de pedido 1804.8800.02
• R&S®SPLUS-K105 — Número de pedido 1804.8951.02
• R&S®SPLUS-K89 — Software de teste de conformidade Ethernet automotiva 10BASE-T1S; Número de pedido 1804.8780.02
• R&S®SPLUS-K24 — Software de teste de conformidade Ethernet automotiva 100BASE-T1; Número de pedido 1804.8774.02
• R&S®SPLUS-K87 — Software de teste de conformidade Ethernet automotiva 1000BASE-T1; Número de pedido 1804.8797.02
• R&S®SPLUS-K107 — Software de teste de conformidade GMSL; Número de pedido 1804.8968.02
• R&S®SPLUS-K99 — API de automação remota para R&S®ScopeSuite+; Número de pedido 1804.8945.02

Características / especificações técnicas

• Instrumentos suportados:
  Osciloscópios — R&S®MXO5, R&S®MXO5C, R&S®RTO2000, R&S®RTO6, R&S®RTP
  Analisadores de rede vetoriais — R&S®ZND, R&S®ZNB
• Requisitos mínimos do sistema:
  Sistema operativo — Windows 10 64bit; Windows 11 64bit
  RAM — ≥ 8 GByte
  Espaço em disco — ≥ 5 GByte
  Conexão de instrumentos — LAN
