Software de teste MXO3-K333

de análisede mediçãoem tempo real

Visão geral

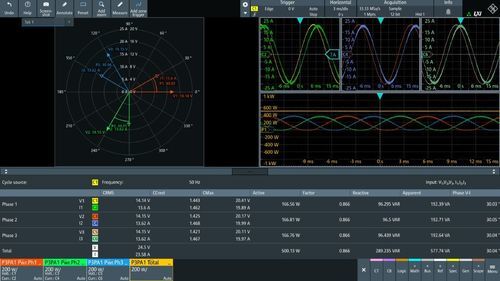

A opção de software K333 fornece funções de medição abrangentes para analisar sistemas de energia trifásica, incluindo cálculos de potência por ciclo, análise de formas de onda correlacionadas no tempo e visualização de fasores/vetores. Um assistente de configuração guiada dá suporte ao mapeamento de canais, identificação de fase e verificação de cabeamento. O osciloscópio configura-se automaticamente e oferece uma visão rápida e intuitiva do comportamento em regime estabelecido e dinâmico.

Fatos principais

• Suporta métodos de medição para sistemas de 2, 3 e 4 fios (2V2A, 3V3A, 3VN3A)
• Análise de harmônicos conforme IEC 61000-3-2
• Vistas de formas de onda de potência e diagrama de fasores em múltiplas instâncias de análise

Recursos e benefícios

• Transparência total do sistema dos resultados de potência ao comportamento do sinal — Medições completas da qualidade de energia trifásica mantendo a visibilidade no domínio do tempo; acesso às ferramentas de matemática, espectro e outras do MXO durante a análise de potência trifásica.
• Análise de harmônicos com profundidade diagnóstica — Realize análises detalhadas de harmônicos e THD em conformidade com IEC 61000-3-2, mantendo as visualizações no domínio do tempo e da frequência; testes além do pass/fail até harmônicos de ordem elevada.
• Configurações de cabeamento flexíveis e filtragem de fonte por ciclo para sistemas reais — Simplifica a configuração de conexões e aumenta a capacidade de trabalhar com formas de onda ruidosas e complexas em conversores, sistemas de potência e distribuições; suporta a configuração 3VN3A aplicável para ligação em estrela (Y) e filtragem de fonte por ciclo.

Modelos disponíveis (seleção)

• R&S®MXO3-K333 | 1335.3334.02 | R&S®MXO 3 | supported
• R&S®MXO4-K333 | 1335.5995.02 | R&S®MXO 4 | supported
• R&S®MXO5-K333 | 1801.8650.02 | R&S®MXO 5 | supported
• R&S®MXO5C-K333 | 1801.8673.02 | R&S®MXO 5C | supported

Características / Especificações técnicas

• Nome da opção de software: K333 (software osciloscópio de análise de potência trifásica)
• Métodos de medição suportados: 2V2A, 3V3A, 3VN3A (2, 3 e 4 fios)
• Análise de harmônicos: análise harmônica e THD conforme IEC 61000-3-2
• Cálculos de potência por ciclo e análise de formas de onda correlacionadas no tempo
• Visualização de fasor / vetor e múltiplas instâncias de análise (vistas de formas de onda de potência e diagramas de fasores)
• Assistente de configuração guiada: mapeamento de canais, identificação de fase, verificação de cabeamento
• Configuração automática do osciloscópio para configuração rápida e compreensão intuitiva
• Acesso às ferramentas de matemática, espectro e outras do MXO durante a análise de potência
• Profundidade diagnóstica para harmônicos até harmônicos de ordem elevada (análise multiharmônica além do pass/fail)
• Configurações de cabeamento flexíveis e filtragem de fonte por ciclo para formas de onda ruidosas/complexas e testes de conversores
• Unidades base compatíveis: R&S®MXO 3, R&S®MXO 4, R&S®MXO 5, R&S®MXO 5C (modelos disponíveis com números de encomenda correspondentes)
