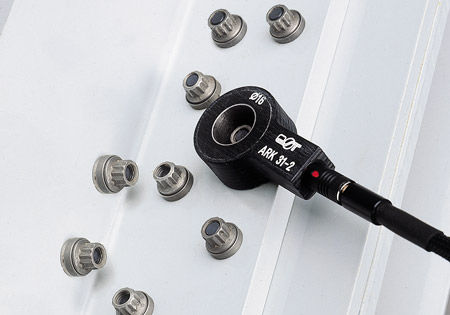

Detector de trincas por correntes de Focault ARK 31-2

para aeronáutica

As quebras escondidas na ARCA aparafusada 31-2 do connectionsThe são uma ponta de prova toroidal do núcleo em um circuito absoluto. É projetado para tarefas de baixa frequência na escala de 30 hertz a 5 quilohertz. Seu campo circular, focalizado da corrente de redemoinho faz menos sensível à interferência dos parafusos do ferro ou dos rebites do ferro. Sua profundidade de penetração alta permite-o de identificar quebras no alumínio em profundidades de até 10 milímetros.A imagem do sinal acima mostra a quebra entre dois furos em uma profundidade de 6 milímetros na camada média de uma conexão aparafusada. Para fazer assim, a ponta de prova é posicionada acima da cabeça da conexão aparafusada ferritic. O sinal no meio da imagem mostra uma conexão não-defeituosa, quando o sinal acima dele for a quebra.Uma parte de teste com um defeito definido é exigida a fim ajustar o probeApplication absoluto do parâmetro settings.ARK 31-2 do dispositivo:Detecção de quebra no multi-mergulhado folhas aparafusadas ou rebitadas. Baixa interferência dos parafusos e dos rebites do ferro devido ao campo focalizado, circular da corrente de redemoinho.Sistema da ponta de prova: Núcleo de ferrite absoluto, escala do transformador-likeFrequency: 30 hertz – escala 5 kHzActive: Segundo a profundidade do diameterPenetration: Aproximadamente 4 – 10 milímetros (segundo o diâmetro)
