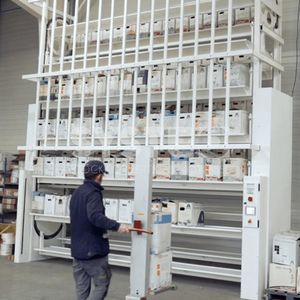

Sistema de armazenamento vertical

automáticopara aeronáutica

Sistema de armazenamento rotativo
Carrossel vertical automatizado para bobinas e rolos: sistema de armazenamento rotativo projetado para armazenamento e manuseio automáticos de bobinas e rolos, adequado para revestimentos de pavimentos flexíveis, materiais técnicos e rolos de embalagem/enrolamento.

Aplicações

• Revestimentos de pavimentos flexíveis
• Materiais técnicos (fibra de vidro, lonas, chapa revestida, etc.)
• Rolos de embalagem e enrolamento
• Outras aplicações para rolos / bobinas

Método de armazenamento
Rolos ou bobinas são armazenados no eixo correto correspondente ao diâmetro interno. Utilize um cálculo de carga para determinar o diâmetro do eixo adequado e evitar flexão. O material pode ser desenrolado a partir do rolo montado no carrossel por uma máquina de corte ou inspeção ou colocado numa mesa para corte final e acolchoamento. A posição do eixo é ajustável na corrente de acionamento para otimização do stock. Disponível em configurações de laço único e multi-laço dependendo da carga acumulada.

Opções e acessórios (dependendo da configuração)

• Cones de centragem
• Guia de flange
• Eixo de rolo
• Correias de fixação
• Suporte para etiqueta
• Regulador para início/fim de ciclo (dependendo da carga total)
• Trilho de célula
• Controlo duplo frente/trás
• Mesa de corte manual ou automática
• Sistema de medição
• Berço de desenrolamento
• Carretel de alimentação sobre rodas (ex. cilindro de manivela)

Carregamento / descarregamento
Carregamento ergonómico na secção inferior usando um empilhador dedicado; vários tipos de empilhadores disponíveis, incluindo empilhadores elétricos a bateria.

Características técnicas

• 13 alturas disponíveis
• 5 gamas disponíveis dependendo do diâmetro máximo
• 3 tipos de corrente de acionamento
• Capacidade máxima de peso: 1000 kg
• Diâmetro máximo do rolo: 980 mm
• Comprimento total: 2 a 6,5 metros
• Velocidade linear: 4 a 6.10 m/min (máximo)
• Controlo: manter pressionado ou automatizado
• Alimentação: 220 V ou 380 V; potência do motor 0.55 kW a 1.5 kW

Ficha técnica (parâmetros a fornecer)

• Diâmetro exterior do rolo
• Diâmetro interior do rolo
• Largura máxima
• Peso máximo
• Quantidade para armazenagem
• Uso simples ou dupla face
• Alturas disponíveis
• Fornecimento de mesa de corte manual ou automática
• Controlo manter pressionado ou automatizado
• Outras restrições possíveis (zona ATEX, sistema de alimentação, etc.)

Benefícios / pontos principais

• Fácil de usar: controlo por defeito por manter pressionado; o carrossel roda em ambos os sentidos
• Seguro na operação: alturas de carregamento/descarregamento ergonómicas para reduzir riscos aos colaboradores
• Acesso rápido: manter pressionado ou inserir o código de posição para alcançar rapidamente o artigo certo
• Otimização de espaço: aproveita o espaço em altura do edifício
• Gestão de stock: inventários mais rápidos; pode integrar-se com ERP e WMS
• Adequado para produtos pesados e volumosos: soluções específicas para cada aplicação

Características / especificações técnicas

• Alturas disponíveis: até 13 alturas
• Gamas: 5 gamas dependendo do diâmetro máximo
• Opções de corrente de acionamento: 3 tipos
• Carga máxima por carrossel: 1000 kg
• Diâmetro máximo do rolo: 980 mm
• Opções de comprimento total do carrossel: 2 m a 6,5 m
• Intervalo de velocidade linear: 4 a 6.10 m/min (máximo)
• Modos de controlo: mantido (manter pressionado) ou automatizado (PLC)
• Opções de alimentação: 220 V ou 380 V; potência do motor entre 0.55 kW e 1.5 kW
• Acessórios disponíveis: cones de centragem, guia de flange, eixo de rolo, correias de fixação, suporte de etiqueta, regulador de ciclo, trilho de célula, controlo duplo, mesa de corte, sistema de medição, berço de desenrolamento, carretel de alimentação, etc.
