Sistema de armazenamento vertical

automáticomultinívelpara a indústria aeroespacial

Visão geral

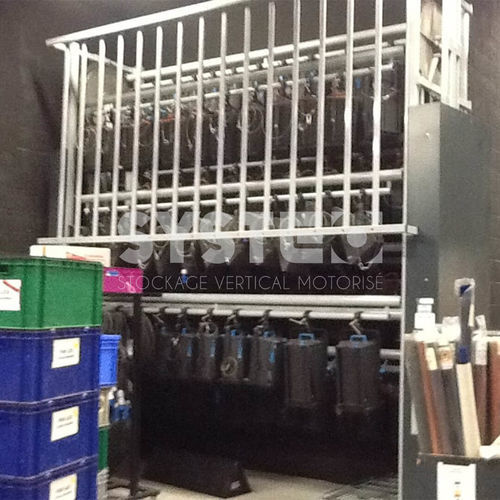

Sistema de armazenamento por carrossel vertical automático projetado para refletores e projetores. Indicado para refletores de teatro, refletores de perfil, projetores assimétricos, refletores de inundação, PARs e luminárias semelhantes. Cada unidade utiliza um trilho suspenso dimensionado para o comprimento total e o peso acumulado; as luminárias são fixadas manualmente durante o carregamento. A capacidade de armazenamento depende da altura e do comprimento totais do carrossel.

Aplicações

• Refletores de teatro
• Refletores de perfil
• Projetores assimétricos
• Refletores de inundação
• ACP 1001/ADB
• C101-C201/ADB
• PC1000/2000
• Robert Juliat fresnels 611/613/614/713/714
• PARS e luminárias similares

Método de armazenamento
Cada refletor é suspenso de um trilho suspenso semelhante a uma barra de andaime de teatro. Trilhos e pontos de suspensão são configurados por projeto para corresponder ao peso acumulado e aos comprimentos dos produtos. A densidade de armazenamento depende da altura do carrossel e do comprimento total do trilho.

Opções e acessórios (dependendo da configuração)

• Trilho em células
• Carcaça completa
• Trilho antirroubo removível
• Parte traseira totalmente fechada
• Outros acessórios dependendo da configuração do projeto

Carregamento / Descarregamento
O carregamento e descarregamento são realizados manualmente posicionando o trilho necessário a uma altura de trabalho ergonómica através de controlos manuais ou automatizados. Compatível com instalações em vários níveis (por exemplo integração de mezzanine).

Modos de controlo e operação
Controlo padrão: botão manter-pressionado para girar o carrossel até à posição necessária; rotação em ambos os sentidos. Modos automatizados opcionais: automação por PLC, ecrã tátil com entrada de código de localização ou integrações remotas.

Principais benefícios do produto

• Operação simples: manter pressionado ou introduzir código de localização para acesso directo
• Manuseio ergonómico: altura de acesso ajustável para carregamento/descarregamento seguro
• Acesso rápido: recuperação rápida de luminárias individuais
• Otimização de espaço: utilização eficiente do volume superior do edifício
• Integração de inventário: acelera inventários e pode integrar com ERP/WMS
• Adaptável a cargas pesadas/volumosas: suspensão e suportes configuráveis conforme a aplicação

Ficha técnica (resumo)
A área de piso, o número necessário de refletores ou metros lineares de armazenamento, a distribuição por tipo de refletor e as restrições de instalação são avaliadas por projeto para definir a configuração final.

Especificações técnicas

• Alturas disponíveis: 6 alturas selecionáveis
• Altura máxima do refletor: 850 mm
• Peso máximo por nível: especificado por configuração dependendo da largura utilizável
• Comprimento total: 3 a 5 metros
• Altura total: 4 a 8 metros
• Velocidade linear: aprox. 5 m/min
• Controlo: manter pressionado (padrão) ou automatizado (opção)
• Alimentação: 220 V – 0,55 kW
• Capacidade de armazenamento: depende da altura e comprimento totais do carrossel e da configuração do projeto
