Visão geral

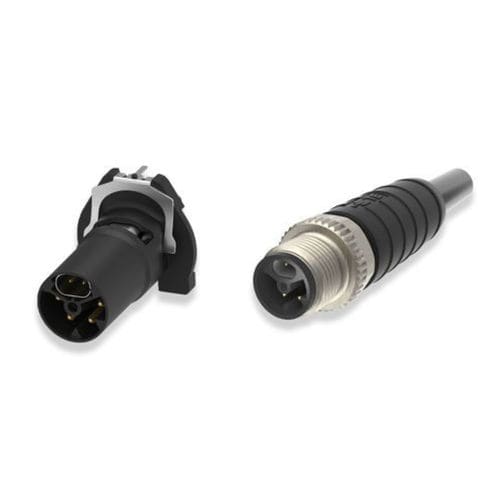

O SPE-M12 Hybrid é um conector industrial para Single Pair Ethernet (SPE) que integra transmissão de dados de alta velocidade e fornecimento de energia numa única interface M12. Suporta taxas de dados até 1 Gbps e fornecimento de potência até 1 kW (2x 8 A). Projetado para ambientes industriais severos, apresenta proteção IP67, mecanismo de travamento seguro e conformidade com IEC 63171-7 para garantir interoperabilidade SPE entre dispositivos e fabricantes.

Principais características

• Combina dados e energia num único factor de forma M12
• Transmissão de dados de alta velocidade até 1 Gbps
• Fornecimento de energia até 1 kW (condutores duplos 8 A)
• Design robusto com proteção IP67 para ambientes agressivos
• Mecanismo de travamento seguro para acoplamento fiável
• Conformidade IEC 63171-7 para interoperabilidade SPE

Configuração e disponibilidade

• Tipos de montagem de cabo: M12 Pigtail | M12 to M12
• Configurações de montagem de cabo: Double Ended | Single Ended
• Orientação do conector: Reto (End A / End B)
• Número de posições: 6
• Comprimentos disponíveis de montagem de cabo (m): .5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• Comprimentos disponíveis de montagem de cabo (ft): 1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

Aplicações

• Redes Industrial Ethernet e Single Pair Ethernet (SPE)
• Robótica, inversores, cobots, garras, sensores e sistemas de visão
• Instalações IIoT e de automação que exigem miniaturização e descentralização

Especificações técnicas

• Modelo: SPE-M12 Hybrid
• Protocolos industriais: Single Pair Ethernet (SPE)
• Classificação IP: IP67
• Número de posições: 6
• Tipo de montagem de cabo: M12 Pigtail | M12 to M12
• Montagem de cabo (End A): M12 Plug
• Montagem de cabo (End B): M12 Plug
• Orientação do conector (End A / End B): Reto
• Configuração montagem de cabo: Double Ended | Single Ended
• Material do condutor: Cobre
• Material da cobertura: PUR
• Material do invólucro: PA 6T GF30 | Polibutileno Tereftalato (PBT)
• Cor do conector (End A / End B): Preto
• Cor do cabo: Preto
• Bitola do fio (AWG): 16
• Classificação de corrente do contato (max): 8 A
• Tensão de funcionamento (VDC): 50
• Tensão de funcionamento (VAC): 63
• Faixa de temperatura de operação (°C): -45 – 85 | -40 – 85
• Faixa de temperatura de operação (°F): -49 – 185 | -40 – 185
• Blindado: Sim
• Conformidade / Normas: IEC 63171-7 (interoperabilidade SPE)
