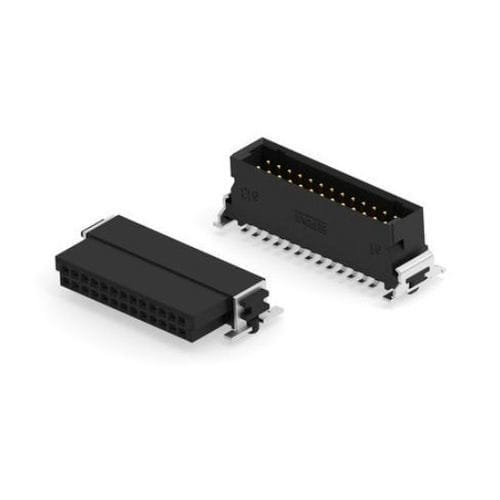

Conector PCB 154 series

para aeronaveSMCcabo-placa

Visão geral
A série SMC oferece conectores PCB com passo compacto de 1,27 mm para interconexões de alta densidade board-to-board e wire-to-board. Disponíveis de 12 a 80 posições, com várias configurações de linhas/colunas e opções de empilhamento, são indicados para projetos com espaço reduzido, garantindo integridade do sinal através de invólucros polarizados e áreas de contato banhadas a ouro.

Características do tipo de produto

• Forma do conector: Retangular
• Tipo de conector PCB: Header montagem PCB | Receptáculo montagem PCB
• Sistema de conector: Board-to-board | Wire-to-board
• Tipo de header: Totalmente encapado
• Selável: Não
• Termina em: Circuito impresso flexível (FPC) | Placa de circuito impresso
• Tipo de produto: Montagem de conector

Características de configuração

• Colunas: 6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• Posições carregadas: 12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• Empilhável: Não | Sim (stack through)
• Condição de carga de contato: Totalmente carregado
• Orientação de montagem PCB: Ângulo reto | Vertical
• Linhas: 2 | 6

Características elétricas

• Tensão de isolamento: 500 Vrms
• Resistência de contato: 25 mΩ
• Tensão de operação: 10 VDC
• Classificação de corrente do contato (máx): 1,0 – 1,7 A dependendo da variante

Características do corpo

• Perfil do conector: Alto | Baixo | Padrão
• Cor primária: Preto | Azul

Características dos contatos

• Comprimento área de acoplamento: 3,25 mm | 4 mm
• Espessura da aba de acoplamento: 0,3 mm
• Largura da aba: 0,42 mm
• Material base do contato: Liga de cobre
• Forma do contato: Dupla lâmina | Retangular
• Revestimento área de acoplamento: Ouro (Au)
• Revestimento terminação PCB: Estanho (tip. 4–6 µm)
• Tipos de contato: Pino | Receptáculo | Soquete | Aba

Características de terminação

• Método de terminação na PCB: Montagem em superfície (SMT)
• Comprimento do pino & cauda de terminação: 4 mm

Anexação mecânica

• Comprimento do recurso de alinhamento: 0,75 mm
• Retenção de montagem PCB: Pino de localização (com | sem)
• Retenção de acoplamento: Trava por fricção | Travamento
• Alinhamento de acoplamento: Polarização
• Tipo de montagem do conector: Montagem na placa

Características do invólucro

• Local de entrada de acoplamento: Lateral | Superior
• Centro a centro (passo): 1,27 mm
• Material do invólucro: Liquid Crystal Polymer (LCP), UL 94V-0

Dimensões

• Comprimentos (mm): 12,7 | 15,24 | 17,78 | 21,6 | 25,4 | 30,48 | 36,83 | 48,26 | 55,88
• Alturas desde a PCB (mm): 3,85 | 4,25 | 6,25 | 6,75 | 8,25 | 9,05 | 9,85 | 13,65
• Larguras (mm): 6,25 | 7 | 7,2 | 9,6 | 9,8 | 10
• Espaçamento linha a linha: 1,27 mm
• Alturas de empilhamento (mm): 1,75 | 3,25 | 4,85 | 6,25 | 9,05 | 13,65

Condições de uso

• Faixa de temperatura de operação: aproximadamente -55 °C a 125 °C (dependendo da variante)

Operação / Aplicação

• Blindado: Não
• Aplicação de circuito: Potência & Sinal

Normas industriais

• Normas: IEC | ISO
• Compatibilidade com agências: UL | UL E84703 | DIN
• Classificação de inflamabilidade UL: UL 94V-0

Embalagem

• Embalagem: Reel | Tape & reel
• Diâmetro do carretel: 300 | 330 mm
• Quantidades exemplo: 160 | 170 | 250 | 280 | 560

Especificações técnicas

• Série: SMC series
• Passo: 1,27 mm
• Posições disponíveis: 12–80
• Linhas: 2 ou 6
• Orientação de montagem: Ângulo reto ou vertical
• Revestimento de contatos: Ouro (acoplamento), Estanho (terminação PCB)
• Tensão de resistência dielétrica: 500 Vrms
• Tensão de operação: 10 VDC
• Aplicações típicas: Interconexões de alta densidade em projetos com espaço limitado
