Feldmessgerät FlawExplorer

OberflächenLaserfür die Raumfahrtindustrie

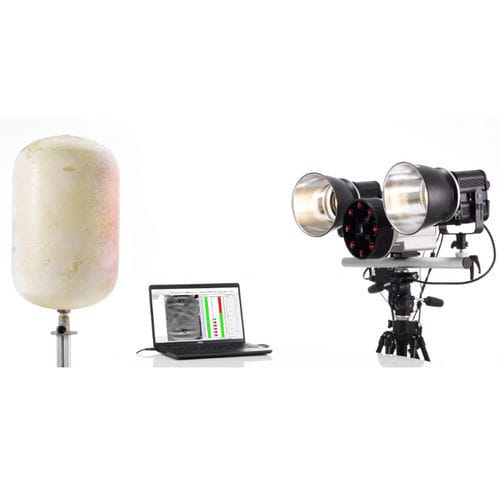

Der FlawExplorer ist ein Laser-Shearografie-Sensor für die zerstörungsfreie Prüfung (NDT), der für die Qualitätskontrolle nach der Produktion oder für die Prüfung von Bauteilen vor Ort (im Betrieb) entwickelt wurde. Je nach Anwendung kann der Sensor mit thermischen oder Vakuum-(Teil-)Anregungssystemen konfiguriert werden und kann auch automatisiert werden. Er ist mit der neuesten Phasenverschiebungstechnologie ausgestattet und liefert genaue und zuverlässige Messergebnisse durch klare und scharfe Bilder mit einer Auflösung im Submikrometerbereich. Der FlawExplorer-Sensor ist vollständig in einer einzigen, leichten (5 kg) Einheit untergebracht. Für den Betrieb des Sensors sind nur zwei Anschlüsse erforderlich: einer für die Stromversorgung und einer für die Kameradaten. Der Sensor verfügt über eine vollständig integrierte Bildgebungs- und Steuerelektronik und umfasst eine CMOS-Kamera mit 3,2 MPx (Standard) oder 5 MPx (optional) mit einer maximalen Bildwiederholrate von 37 bzw. 24 Hz, ein Vario-Zoom-Objektiv, acht Laserdioden (Klasse 3R), automatische Scherung, automatische Projektionskalibrierung und phasenverschiebende Piezos. Der Sensor ist in einem Aluminiumgehäuse mit abnehmbarem Schutzring untergebracht. Das robuste Design des FlawExplorer ist so konzipiert, dass es Stößen, Schlägen und Vibrationen standhält. Die Laser-Shearografie hat im Vergleich zu anderen ZfP-Methoden eine der höchsten Inspektionsraten, insbesondere weil sie durch den Einsatz mehrerer kohärenter Laserdioden ein großes Sichtfeld (Field-of-View, FoV) nutzt. Ein FlawExplorer verwendet 8 Laserdioden zur Erzeugung eines großen Beleuchtungsbereichs = Field-of-View (FoV). Bei einer standardmäßigen 3,2 MPx-Kamera kann die erreichbare projizierte Bildgröße in einer Aufnahme bis zu 2,9 m x 2,1 m oder bei einer optionalen 5,0 MPx-Kamera bis zu 3,4 m x 2,8 m betragen
