Oberflächenmessgerät FlawScout

Laserfür die Raumfahrtindustrieautomatisch

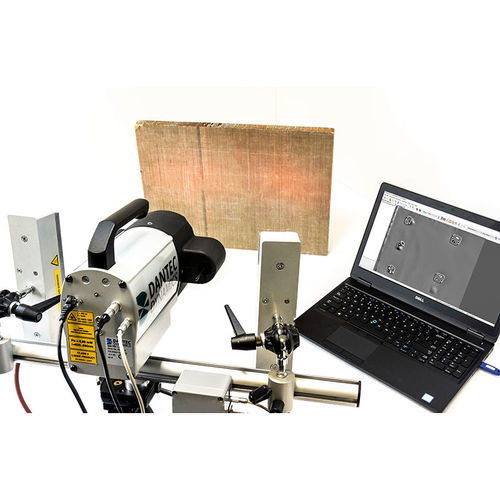

Der FlawScout ist ein Laser-Shearografie-Sensor für die zerstörungsfreie Prüfung (ZfP), der für die Qualitätskontrolle (nach der Produktion), die akademische Forschung oder die ZfP-Ausbildung entwickelt wurde. Der Sensor kann je nach Anwendung mit thermischen oder Vakuum-(Teil-)Erregersystemen konfiguriert werden. Der FlawScout ist mit der neuesten Phasenverschiebungstechnologie ausgestattet und liefert genaue und zuverlässige Messergebnisse durch klare und scharfe Bilder mit einer Auflösung im Submikrometerbereich. Der FlawScout-Sensor ist vollständig in einer einzigen, leichten (3,4 kg) Einheit untergebracht. Der Sensor verfügt über eine vollständig integrierte Bildgebungs- und Steuerelektronik und umfasst eine 2-MPx-CMOS-Kamera (mit einer maximalen Bildfrequenz von 47 Hz), ein Objektiv mit fester Brennweite, zwei Laserdioden (Klasse 3R), eine automatische Scherung und phasenverschiebende Piezos. Der Sensor ist mit einem Laptop ausgestattet und wird in einem Aluminium-Hartschalentrolley geliefert. Istra4D, die fortschrittliche Laser-Shearografie-Software von Dantec Dynamics, ist intuitiv und einfach zu bedienen. Mit einem übersichtlichen Arbeitsablauf haben die Benutzer eine einfache Kontrolle über alle relevanten Parameter der Messkonfiguration, einschließlich Helligkeit, Scherung, Projektion und Visualisierungseinstellungen. Die Benutzer können problemlos Echtzeit-Messungen durchführen und auch erweiterte Nachbearbeitungsanalysen der erfassten Ergebnisse vornehmen. Unabhängig von der NDT-Anwendung ist Istra4D das bildgebende Arbeitspferd hinter allen Laser-Shearografie-Systemen von Dantec.
