Feldmessgerät FlawHunter

OberflächenLaserfür die Raumfahrtindustrie

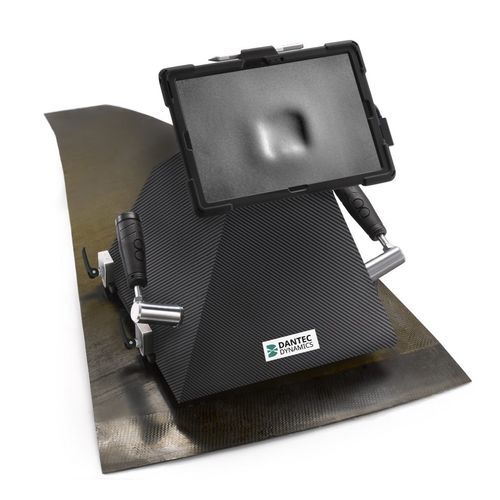

Der FlawHunter ist ein integriertes NDT-Prüfgerät, das mit einem fortschrittlichen, hochauflösenden Laser-Shearografie-Sensor mit einem Vakuum-(Teil-)Erregungssystem ausgestattet ist. Es ist ergonomisch und einfach zu bedienen und verfügt über ein workflow-orientiertes GUI-Display und eine Links-/Rechts-Tastensteuerung. Unabhängig von der Anwendung liefert der FlawHunter zuverlässige und aussagekräftige Messergebnisse für die zerstörungsfreie Prüfung vor Ort (Service) und die Qualitätskontrolle (Nachbearbeitung). Er kann auf jedem Material und jeder Oberfläche eingesetzt werden, sofern ein stabiles Vakuum innerhalb der Vakuumdichtung (sichtbarer Prüfbereich) erzeugt werden kann. Der FlawHunter verfügt über eine vollständig integrierte Steuerelektronik, so dass keine externen Verbindungen zu PCs, Elektronik, Vakuumpumpe/n und/oder Schläuchen erforderlich sind. Das System benötigt nur einen Anschluss an eine externe Stromquelle. Es wiegt 9 kg (20 lbs) und kann 320 mm x 230 mm (12,6 '' x 9 '') innerhalb von maximal 10 Sekunden* (einschließlich*; Platzierung, Einspannung und Messung) prüfen, was eine Prüfrate von 0,44 m²/min ergibt! Die Vakuumpumpe benötigt in der Regel 3-5 Sekunden, um ein stabiles Vakuumniveau zu erreichen. Der FlawHunter kann mit einer 3,2 MPx (Standard) / 5 Mpx (optional), 12-bit, GigE-Kamera mit einer (jeweiligen) maximalen Bildrate von 37 / 24 Hz ausgestattet werden. Der interne Sensor verfügt über einen voll SW-steuerbaren, automatischen Scherpiezo. Durch den Einsatz der 4+4 Phase Shifting Technik in Verbindung mit einer stabilen Vakuumregelung über die integrierte Vakuumpumpe & Controller kann der Anwender das Vakuum (Druck) bis zu -11 kPa mit einer Toleranz von +/- 0,05 kPa einstellen. Das Ergebnis sind Messbilder mit bester Definition und Klarheit bei minimalem Rauschen.
