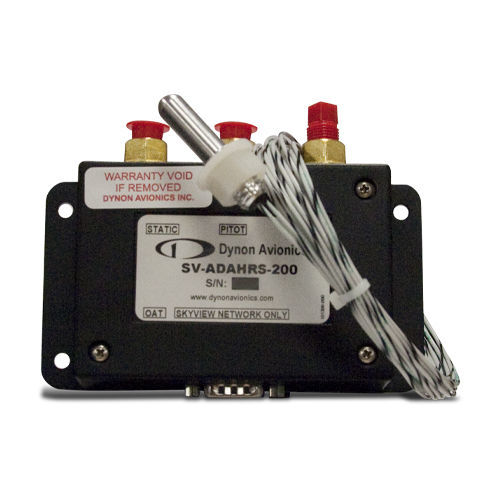

AHRS-Inertialsystem SV-ADAHRS series
MEMSfür Fluginstrumente

AHRS-Inertialsystem
AHRS-Inertialsystem
AHRS-Inertialsystem
AHRS-Inertialsystem
AHRS-Inertialsystem
AHRS-Inertialsystem
AHRS-Inertialsystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
AHRS, MEMS
Merkmal
für Fluginstrumente

Beschreibung

Das SkyView Primary ADAHRS Module verwendet MEMS-Sensortechnologie, um Trägheits-, Magnet- und Pitot-/Statikdruckdaten zu erzeugen. Diese Daten werden von SkyView zur Berechnung und Anzeige der folgenden Funktionen verwendet: Anzeige des künstlichen Horizonts/Synthetische Sicht, Gyro-stabilisierter Kursanzeiger, Anzeige der angezeigten und wahren Fluggeschwindigkeit, Höhen- und Vertikalgeschwindigkeitsanzeige, Schlupf/Rutschen, Wendegeschwindigkeit, Anstellwinkel-Anzeigen, Flugweg-Marker, Anzeigen für Geschwindigkeit und Richtung der Winde in der Luft. Zusätzliche Informationen SkyView ADAHRS-Module: ADAHRS steht für Air Data/Attitude/Heading Reference System. Dynon bietet ein primäres ADAHRS-Modell (SV-ADAHRS-200) und ein Backup-Modell (SV-ADAHRS-201) an. Das primäre und das Backup-Modell sind in ihrer Funktionalität identisch, jedoch muss mindestens ein SV-ADAHRS-200 im System vorhanden sein, damit das SV-ADAHRS-201 funktioniert. Jedem SkyView ADAHRS-Modul ist ein Außenlufttemperatursensor beigefügt. Spezifikationen SkyView ADAHRS-Modul-Anschlüsse: Pneumatische Anschlüsse für Pitot, Statik und Anstellwinkel 9-poliger DSUB-Anschluss für das SkyView-Netzwerk 2-poliger Anschluss für SV-OAT-340 Sensor Die internen Sensoren des SkyView ADAHRS-Moduls messen die Rotationsbewegung und die Beschleunigung um die Quer-, Längs- und Rollachse des Flugzeugs. Das ADAHRS sollte auf einer starren Oberfläche innerhalb von sechs Fuß in Querrichtung und zwölf Fuß in Längsrichtung des Flugzeugs C/G montiert werden. Das SkyView Universal Module Mounting Tray Kit für SV-HDX1100 bietet dem Installateur eine schnelle und einfache Methode zur Montage des ADAHRS und anderer elektronischer SkyView-Module direkt hinter dem Instrumentenbrett.

---
