Druckanzeiger Omnia

Temperaturdigitalelektronisch

Übersicht

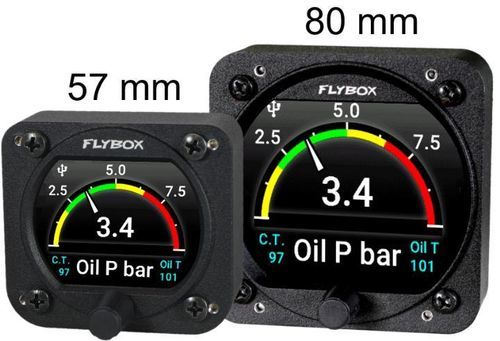

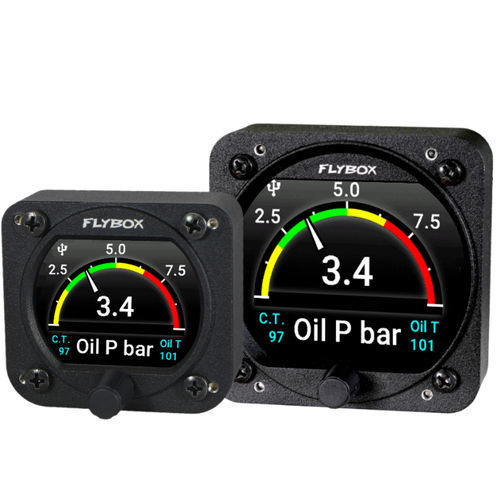

Das Omnia Oil P-T-CT vereint drei separate Anzeigen (Öldruck, Öltemperatur und Kühlmitteltemperatur), die jeweils einzeln aktiviert werden können, um Installationsanforderungen zu erfüllen. Das Gerät ist auf Kompatibilität mit einer großen Bandbreite leichter Motorinstallationen ausgelegt und verfügt über ein gut ablesbares Farbdisplay, einen 32-Bit-Mikrocontroller und moderne Halbleiter-Sensoren für dauerhafte Zuverlässigkeit. Bis zu 16 Omnia-Geräte können zu einem Cluster vernetzt werden, um den Datenaustausch zu vereinfachen.

Hauptmerkmale

• Enthaltene Anzeigen: 1 Öldruck
• Enthaltene Anzeigen: 1 Öltemperatur
• Enthaltene Anzeigen: 1 Kühlmitteltemperatur

Schnittstellen

• Drehknopf mit Druckfunktion
• 2x CAN-Bus
• Eingang für Umgebungslichtsensor
• USB 2.0 Anschluss (für Updates und Konfiguration)
• Cluster-Verbindung mit anderen Omnia-Instrumenten

Fertigung

• Gehäuse aus massiv gefrästem Aluminium
• Pulverbeschichtete Oberfläche
• 100% automatisierte Fertigung und Prüfung

Funktionen

• Visueller Alarm auf dem Display
• Open-Collector (Transistor) Alarmausgang
• Manuelle oder automatische Hintergrundbeleuchtungsregelung
• Manuelle oder automatische Anzeigeauswahl
• Firmware-Updates über USB-Anschluss

Hinweise

• Öldruck-, Öltemperatur- und Kühlmitteltemperatursonden sind nicht im Lieferumfang enthalten.
• Alle ab Werk auf Rotax-Motoren installierten Sonden sind kompatibel.
• Siehe Handbuch des Instruments für eine Liste kompatibler Sonden und Anschlussdiagramme.

Lieferumfang

• Omnia Oil P-T-CT Instrument
• 4 × M4×10 mm Befestigungsschrauben
• Schnellstartanleitung
• Packliste

Optionale Zubehörteile

• 105800 Verkabelter Umgebungslichtsensor
• 105810 CAN-Abschlusswiderstand 120 Ohm
• 105820 CAN-Kabel 25 cm
• 105830 CAN-Kabel 50 cm
• 105840 CAN-Kabel 100 cm
• 105899 Audio-Ton Adapter
• 602000 Öldrucksonde 4-20 mA (1/8" NPT Modell) Rotax-kompatibel
• 105898 Alarm-Summer für Omnia-Serie
• 604010 USB-Verlängerungskabel 0,5 m
• 603000 Professionelle Crimpzange
• Harness (Kabelbaum)
• 105602 Anschlusskit

Technische Daten

• 2,4" Farb-Grafik-LCD 320 × 240 Pixel mit 1000 nits Hintergrundbeleuchtung

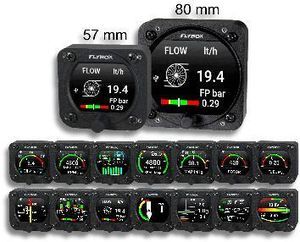

• Standard-Einbaumaße: 2-1/4" (57 mm) und 3-1/8" (80 mm)
• Pulverbeschichtetes Aluminiumgehäuse
• Abmessungen: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Gewicht: 140 g (57), 230 g (80)
• Versorgungsspannung: 10 ~ 30 V
• Versorgungsstrom: 60 mA (57), 135 mA (80)
• Höhenbereich: -1000' bis +25.000'
• Open-Collector Alarmausgang (max. 300 mA, aktiv low)
• Betriebstemperaturbereich: -20 ~ +70 °C
• Feuchtigkeit: 90% max. (ohne Kondensation)
• Kommunikation: 2x CAN-Bus
• USB-Anschluss: USB 2.0
