Temperaturmessgerät Omnia57

für die Raumfahrtindustriemit Bildschirmautomatisch

Übersicht

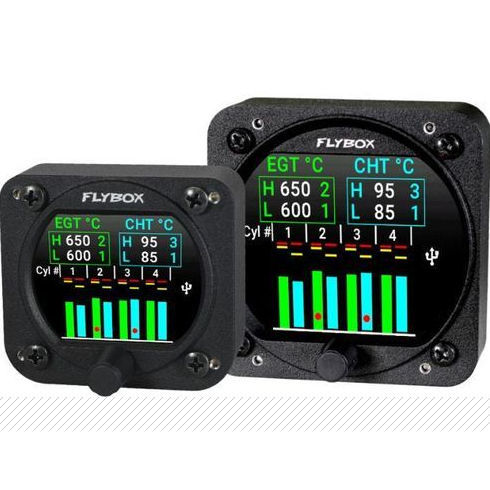

Das Omnia CHT-EGT misst die Abgastemperaturen (EGT) pro Zylinder (bis zu 4) und die Zylinderkopftemperaturen (CHT) bis zu 4. Es integriert bis zu acht separate Anzeigen, die einzeln aktiviert werden können, um sich an Ihre Motorenkonfiguration anzupassen. Das Gerät ist vollständig konfigurierbar für die Mehrheit der in der Leichtluftfahrt eingesetzten Hubkolbenmotoren. Alle Omnia-Instrumente verfügen über ein hochsichtbares 2,4" Farbdisplay, einen leistungsfähigen 32-Bit-Mikrocontroller und moderne Festkörperkomponenten für langfristige Zuverlässigkeit und Genauigkeit. Bis zu 16 Omnia-Instrumente können in einem Cluster zur Datenübertragung verbunden werden.

Hauptmerkmale

• Verfügbare Konfigurationen: 4 CHT + 4 EGT (4+4) oder 2 CHT + 2 EGT (2+2)
• Sichtbarer Alarm auf dem Bildschirm mit konfigurierbaren Schwellenwerten
• Transistor- / Open-Collector-Alarmausgang
• Manuelle oder automatische Hintergrundbeleuchtungsregelung
• Manuelle oder automatische Anzeigeauswahl
• Firmware-Updates über USB 2.0

Schnittstellen

• Drehknopf mit Druckfunktion
• 2 × CAN-Bus Anschlüsse
• Ein Eingang für Umgebungslichtsensor
• USB 2.0 Anschluss für Updates
• Cluster-Verbindung kompatibel mit anderen Omnia-Instrumenten

Herstellung

• Robustes Gehäuse aus massiv gefrästem Aluminium
• Pulverbeschichtete Oberfläche
• 100% automatisierte Herstellung und Prüfung

Funktionen

• Sichtbarer Alarm auf dem Bildschirm bei Überschreiten von Schwellenwerten
• Transistorausgang für externe Alarmsysteme
• Hintergrundbeleuchtungsdimmer: manuell oder automatisch
• Anzeigeauswahl: manuell oder automatisch
• Software-Updates via USB

Hinweise

• Sonden (Thermoelemente) sind nicht enthalten.
• Für EGT-Eingänge können K-Thermoelemente verwendet werden; die Sonde mit Code 601008 ist als Beispiel angegeben.
• Für CHT-Eingänge können J-Thermoelemente aus dem Markt verwendet werden.

Lieferumfang

• Omnia CHT-EGT Instrument
• Quick Reference Guide
• M4x10 mm Befestigungsschrauben
• Packliste

Optionale Zubehör

• 601008 — EGT-Sonde mit 2,5 m Kabel, kompensierten Steckern und Schweiß-Anschluss
• 105800 — Kabelgebundener Umgebungslichtsensor
• 105810 — CAN Abschlusswiderstand 120 Ohm
• 105820 — CAN-Kabel 25 cm
• 105830 — CAN-Kabel 50 cm
• 105840 — CAN-Kabel 100 cm
• 105899 — Audio-Tone Adapter
• 105898 — Alarm-Buzzer für Omnia-Serie
• 604010 — USB-Verlängerungskabel 0,5 m
• 603000 — Professionelle Crimpzange
• 105602 — Steckverbinder-Kit

Technische Daten

• Display: 2,4" Farb-LCD 320×240 Pixel mit 1000 nits Hintergrundbeleuchtung
• Standard-Einbau: 2-1/4" (57 mm) und 3-1/8" (80 mm)
• Gehäuse: aus massivem Aluminium gefräst, pulverbeschichtet
• Abmessungen: 68 × 62 × 35 mm (57), 85 × 85 × 40 mm (80)
• Gewicht: 140 g (57), 230 g (80)
• Versorgungsspannung: 10–30 V
• Versorgungsstrom: 60 mA (57), 135 mA (80)
• Open-Collector Alarmausgang (max. 300 mA, active low) — kann mit optionalem Adapter einen Intercom-Ton auslösen
• Eingänge: 4 oder 2 CHT-Eingänge (modellabhängig); 4 oder 2 EGT-Eingänge (modellabhängig)
• Betriebstemperatur: −20 bis +70 °C
• Feuchtigkeit: bis zu 90% max. (ohne Kondensation)
• Kommunikation: 2 × CAN bus
• USB: USB 2.0 für Software-Updates
