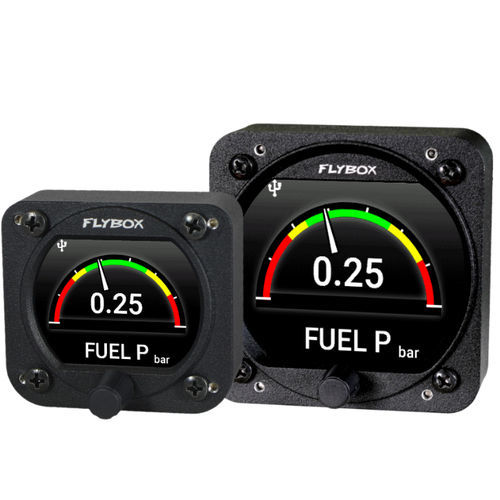

Manometer für Flugzeug Omnia57 Fuel P

Übersicht
Omnia Fuel P zeigt den Kraftstoffdruck verschiedener Motortypen an. Das Gerät kann Druckdaten vom Motor-ECU über den CAN-Bus oder direkt von einer optionalen Flybox-Sonde lesen. Omnia-Instrumente verfügen über ein gut ablesbares Farbdisplay, einen 32-Bit-Mikrocontroller und moderne Solid-State-Sensoren für langfristige Genauigkeit und Zuverlässigkeit. Bis zu 16 Omnia-Instrumente können zu einem Cluster verbunden werden, um ein Kommunikationsnetzwerk zum Datenaustausch zu bilden.

Hauptmerkmale

• Enthaltener Messkanal: 1 Kraftstoffdruck-Eingang

Schnittstellen

• Drehknopf mit Druckfunktion
• 2x CAN-Bus
• Eingang für Umgebungslichtsensor
• USB 2.0 Anschluss
• Cluster-Verbindung mit anderen Omnia-Instrumenten

Fertigung

• Robustes Gehäuse aus massivem Aluminium gefräst
• Pulverbeschichtete Oberfläche
• 100% gefertigt und getestet mit automatisierten Prozessen

Funktionen

• Visueller Alarm auf dem Display
• Transistor-Alarmausgang (Open-Collector, aktiv low)
• Manueller oder automatischer Dimmerschalter für die Hintergrundbeleuchtung
• Einfache Firmware-Aktualisierung über USB

Lieferumfang

• Omnia Fuel P Instrument
• Schnellreferenz
• M4x10 mm Schrauben
• Packliste

Optionale Zubehörteile

• 601041 — Kraftstoffdruckaufnehmer
• 105800 — Verkabelter Umgebungslichtsensor
• 105810 — CAN Abschlusswiderstand 120 Ohm
• 105820 — CAN-Kabel 25 cm
• 105830 — CAN-Kabel 50 cm
• 105840 — CAN-Kabel 100 cm
• 105899 — Audio-Ton Adapter
• 105898 — Alarm-Summer für Omnia-Serie
• 604010 — USB-Verlängerungskabel 0,5 m
• 603000 — Professionelles Crimpwerkzeug
• 105601 — Steckverbinderset
• Omnia-Kabelbaum

Technische Daten

• 2,4" Farb-Grafik-LCD 320x240 Pixel mit 1000 nits Hintergrundbeleuchtung
• Standard-Einbau: 2-1/4” (57 mm) und 3-1/8” (80 mm)
• Pulverbeschichtetes Aluminiumgehäuse
• Abmessungen: 68x62x35 mm (57), 85x85x40 mm (80)
• Gewicht: 140 g (57), 230 g (80)
• Versorgungsspannung: 10 ~ 30 V
• Versorgungsstrom: 60 mA (57), 135 mA (80)
• Sensor-Eingang: 0,5 bis 4,5 V
• Open-Collector Alarmausgang (max. 300 mA, aktiv low)
• Betriebstemperatur: -20 ~ +70 °C
• Feuchte: bis 90% (ohne Kondensation)
• Kommunikation: 2x CAN-Bus
• USB: USB 2.0 (Updates und Konnektivität)
