Ambulift mit Eigenantrieb WTJ5100JCR

für Behindertefür Flughafen

Produktübersicht

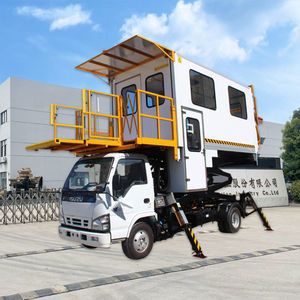

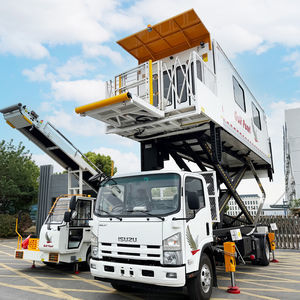

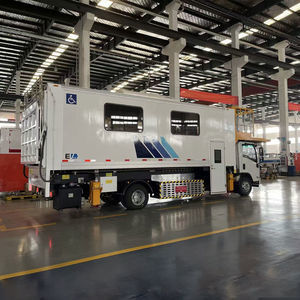

Der WTJ5100JCR Flughafen-Ambulift (Diesel-Halbantrieb) ist für Flugzeuge mit Türhöhen von 1 400 mm bis 5 800 mm ausgelegt. Er bietet eine angetriebene vordere Teleskophebeplattform, eine hintere Plattform und eine fahrzeugmontierte Antriebsanlage für das sichere Ein- und Aussteigen von Passagieren mit eingeschränkter Mobilität (PRM) auf dem Vorfeld.

Überblick / Zweck
Der Ambulift ermöglicht präzise Höhenanpassung und einen stabilen Übergang zwischen Bodenhöhe und Flugzeugtüren durch hydraulische Hebe- und Teleskopfunktionen. Entwickelt für den Einsatz airside, unterstützt das Gerät die PRM-Betreuung bei verschiedenen Verkehrsflugzeugtypen unter Einhaltung kontrollierter Anfluggeschwindigkeiten und Windgrenzen.

Wesentliche Merkmale

• Vordere Teleskopplattform verstellbar: 1400 mm – 5800 mm
• Integrierte hintere Plattform mit eigenem Höhenbereich
• Tragfähigkeiten ausgelegt für Passagiere und Hilfsausrüstung
• Fahrzeugmontierter Diesel-Halbantrieb für Vorfeld-Manöver
• Hydraulisches Heben und Teleskopieren für präzise Positionierung am Türschwellen
• Konstruktion für Betrieb gemäß Windstufe und zulässigen Anfluggeschwindigkeiten
• Manövrierparameter angepasst an Vorfelderfordernisse (Wendekreisdurchmesser, Radstand)

Anwendungsbereiche

• Unterstützung beim Ein- und Aussteigen von PRM an Flugzeugtüren (Türhöhe 1400–5800 mm)
• Integration in Bodenabfertigungsprozesse für unterschiedliche Verkehrsflugzeuge
• Einsatz auf dem Vorfeld mit Anforderungen an kontrollierte Anfluggeschwindigkeit und Windtoleranzen

Caractéristiques / spécifikationen

• Modellbezeichnung: WTJ5100JCR
• Gesamtabmessungen (L × B × H): 9540 mm × 2460 mm × 3770 mm
• Innenabmessungen (L × B × H): 6350 mm × 2200 mm × 2100 mm
• Teleskopabstand: 600 mm
• Höhe der vorderen Plattform (verstellbar): 1400 mm – 5800 mm
• Höhe der Karosserie vom Boden: 1420 mm – 5800 mm
• Höhe der hinteren Plattform vom Boden: 0 mm – 1420 mm
• Radstand: 5200 mm
• Anflugwinkel: 14°
• Abflugwinkel: 14°
• Wendekreisdurchmesser: 20500 mm
• Fahrzeuggewicht: 11 250 kg
• Maximale Belastung (Gesamt): 2 500 kg
• Maximale Belastung vordere Plattform: 1 200 kg
• Maximale Belastung hintere Plattform: 500 kg
• Zulässige Arbeitswindgeschwindigkeit: Stufe 8
• Maximale Geschwindigkeit: 75 km/h
• Anfluggeschwindigkeit des Flugzeugs (max): ≤ 3 km/h
• Maximaler Arbeitsdruck: 16 MPa
