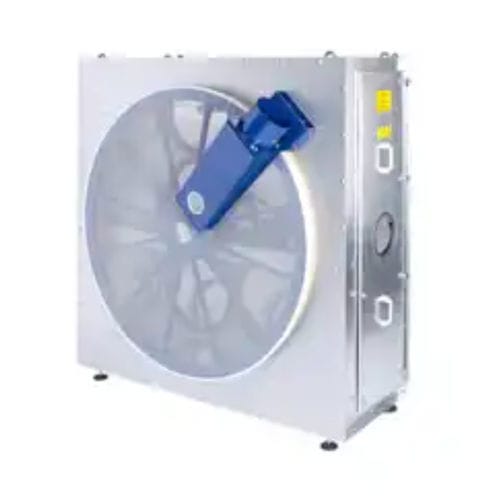

Luftfilter TVM series

Scheiben

Überblick
Der TVM-Vorfilter ist eine rotierende Grobfilter-Einheit zur Abscheidung von Fasern und groben Partikeln aus einem Primärluftstrom. Eine rotierende Durchflusssieb-Scheibe hält die groben Bestandteile zurück, während eine feste Absaugdüse das Filtermedium kontinuierlich reinigt. Die abgeschiedenen Grobanteile werden mittels Fördersystem und Ventilator in einen Sekundärkreislauf abgeführt.

Vorteile des Durchflusssiebs für Grobfiltration

• Hohe Luftdurchlässigkeit bei geringer Druckdifferenz
• Diverse Maschenweiten wählbar zur Anpassung an das zu trennende Material
• Relativ scharfe Abtrennung der Grobfraktionen
• Wartungsarmer Betrieb

Vorteile des LTG TVM Vorfilters

• Regeneratives Filtersystem mit kontinuierlicher Reinigung
• Keine Druckschwankungen im Absaugsystem
• Platzsparende scheibenförmige, kompakte Bauweise
• Optimale Flächenbelastung durch genaue Anpassung an das Gesamtluftvolumen
• Minimale Verschmutzung der Antriebselemente; einfacher Zugang durch Montage auf der sauberen Gasseite
• Einfacher Austausch des Filtermediums
• Minimierter Druckverlust durch optimierte Strömungsführung
• Antistatische und ATEX-Ausführungen verfügbar

Technische Daten (Tabelle)
Typ | Temperatur des Förderguts [°C] | Durchmesser der Filterscheibe [mm] | Luftvolumen [m³/h] | Motorleistung [kW]
TVM CDF | +5 bis +200 | 1 400 | 13 000 - 35 000 | 0,12
TVM 15 | +5 bis +200 | 1 500 | 15 000 - 40 000 | 0,25
TVM 20 | +5 bis +200 | 2 000 | 20 000 - 70 000 | 0,25
TVM 25 | +5 bis +200 | 2 500 | 50 000 - 135 000 | 0,25

Merkmale / technische Spezifikationen

• Funktion: Grobfiltration mit rotierendem Filtermedium und kontinuierlicher Reinigung durch feste Absaugdüse
• Filtermedium: Durchflusssiebe mit wählbaren Maschenweiten
• Bauform: Scheibenförmig, kompakt; Montage auf der sauberen Gasseite für einfachen Zugang
• Reinigung: Kontinuierlich, regenerativ (keine Druckschwankungen im Absaugsystem)
• Leistungsbereich: Beispiele von 13 000 m³/h bis 135 000 m³/h abhängig vom Typ
• Temperaturbereich: +5 bis +200 °C
• Filterscheibendurchmesser: 1 400 mm bis 2 500 mm abhängig vom Typ
• Motorleistungen (Beispiele): 0,12 kW bis 0,25 kW abhängig vom Typ
• Optionen: Antistatische und ATEX-Ausführungen verfügbar
