Luftfilter TF series

Trommel

Übersicht

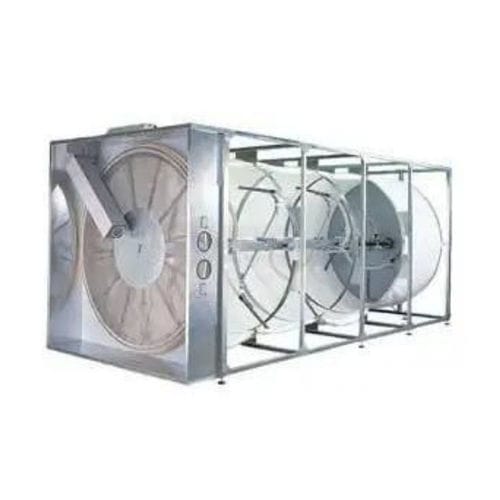

Der LTG TFB Trommelfilter ist für die Feinfiltration von Staub in großen Luftvolumen ausgelegt. Die Einheit aus Trommelfilter TFB und Vorfilter TVM wird als TFC bezeichnet und entfernt neben Feinstaub auch gröbere Partikel wie Fasern aus dem Primärluftstrom. Im Gegensatz zum LTG Compact Drum Filter besteht der TFB aus nur einer großen festen Filtertrommel, deren Länge modular verändert werden kann. Die Luft strömt von innen nach außen durch die Trommel und wird kontinuierlich durch Saugdüsen, die die Trommel berühren, abgesaugt. Diese Düsen führen eine rotatorische Bewegung mit überlagerter translatorischer Bewegung aus, um die gesamte Filterfläche zu erfassen. Der abgetrennte Staub wird dann über einen Förderventilator im Sekundärkreislauf zu einem Separator gefördert. Alle funktionalen Komponenten und Antriebsteile sind auf der Reingasseite des Gehäuses angeordnet, was Zuverlässigkeit und Betriebssicherheit erhöht.

Hauptvorteile

• Hohe Filtrationsleistung
• Hohe Luftdurchlässigkeit
• Modulares Design zur präzisen Anpassung an die Anwendung
• Wartungsarmer Betrieb

Vorteile und Konstruktionsmerkmale

• Geringere bewegte Massen im Vergleich zu Systemen mit rotierender Trommel
• Saubere Filterkammer und Montage in Produktionsräumen möglich durch Luftführung innen nach außen
• Antrieb leicht zugänglich auf der Reinluftseite
• Regeneratives Filterprinzip mit kontinuierlicher Reinigung — keine Druckschwankungen
• Reinigung im Niederdruckbereich
• Modulare Trommellänge zur präzisen Anpassung an das Gesamtluftvolumen
• Platzsparend durch integrierte Vorfilter-Scheibe
• Keine Staubablagerungen zwischen Vorfilter und Filtertrommel
• Energiesparender Betrieb durch geringe Druckverluste
• Keine Dichtungsprobleme; keine Abdichtung rotierender Teile zwischen Staub- und Reinluftseite erforderlich
• Kompakte, leicht zu installierende und zu wartende Skelettbauweise
• Verschiedene erprobte Filtermedien mit hoher Abscheideleistung, vergleichsweise geringem Widerstand und langer Lebensdauer
• Niedriger Energiebedarf des Absaugventilators durch geringen Luftbedarf der kleinen Saugdüsen
• Verschiedene Medien für den Vorfilter zur Anpassung der Filterwirkung
• Filterkammer während des Betriebs zur Inspektion zugänglich, kein Abschalten erforderlich
• Antistatische Ausführung verfügbar

Technische Daten (Tabelle)
Typ | Fördermedium Temperatur [°C] | Filterfläche [m²] | Durchmesser der Filterplatte [mm] | Luftvolumen [m³/h] | Motorleistung [kW]
TFB 15 | +5 bis +60 | 6 - 19 | 1 500 | 80 000 | 0,37
TFB 20 | +5 bis +60 | 16 - 32 | 2 000 | 140 000 | 0,37
TFB 25 | +5 bis +60 | 21 - 52 | 2 500 | 224 000 | 0,37
TFB 30 | +5 bis +60 | 25 - 63 | 3 000 | 270 000 | 0,37
TFC 20 | +5 bis +60 | 16 - 24 | 2 000 | 70 000 | 0,37
TFC 25 | +5 bis +60 | 21 - 52 | 2 500 | 135 000 | 0,37

Anwendungsbereiche / Typische Branchen

• Bau- und Dämmstoffe
• Druck- und Papiertechnik
• Agrar- und Holztechnik
• Vlies-/Textiltechnik
• Tabakmaschinen
• Verfahrenstechnik / Thermoprozess
• Packtechnik
• Medizintechnik und Labortechnik
• Automotive / Windkanalsimulation
• Lebensmittel- und Getränkeindustrie
• Weitere Industrieanwendungen

Technische Merkmale / Spezifikationen

• Strömungsprinzip: von innen nach außen durch eine feste Filtertrommel
• Reinigung: kontinuierliche Absaugung über Saugdüsen mit rotatorischer und translatorischer Bewegung
• Modulare Trommellänge zur präzisen Anpassung an die Anwendung
• Luftvolumenbereich (Produktfamilie): ca. 20.000 bis 270.000 m³/h je nach Typ
• Filterfläche je Typ: TFB/TFC-Varianten von 6 m² bis 63 m²
• Durchmesser der Filterplatten je Typ: 1.500 mm bis 3.000 mm
• Motorleistungen laut Techniktabelle (Beispiel: 0,37 kW)
• Abgetrennter Staub wird durch einen Förderventilator im Sekundärkreis zu einem Separator gefördert
• Alle Funktionskomponenten und Antriebe auf der Reingasseite angeordnet
• Verfügbar mit verschiedenen Filter- und Vorfiltermedien; antistatische Ausführung verfügbar
• Ausgelegt für Reinigung im Niederdruckbereich und geringen Energiebedarf des Absaugventilators
