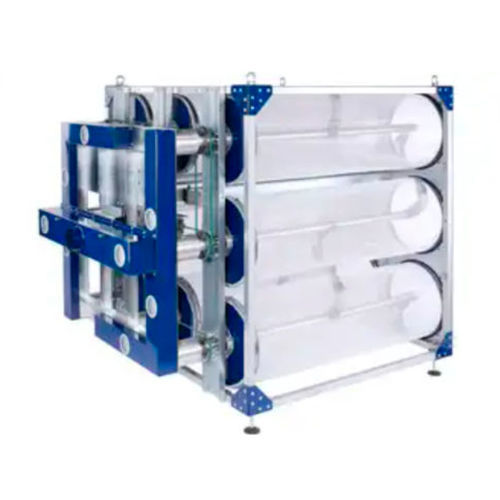

Luftfilter CDF series

Trommel

Produktübersicht
Der LTG CompactDrum Filter CDF ist für die Feinstaubfiltration aus dem Primärluftstrom ausgelegt. Die Luft strömt durch stationäre Filtertrommeln von innen nach außen und wird kontinuierlich durch Saugdüsen, die die Filterfläche berühren, abgesaugt. Die Düsen führen eine rotatorische und eine überlagerte translatorische Bewegung aus, um die Trommeloberfläche vollständig zu reinigen. Der abgetrennte Staub wird von einem Förderrad im Sekundärkreis zu einem Separator gefördert und dem Prozess entzogen. Alle Funktionselemente und Antriebsbauteile befinden sich auf der sauberen Gasseite des Gehäuses, was die Zugänglichkeit und die Betriebssicherheit unterstützt.

Vorteile

• Regeneratives Filteraggregat
• Hohe Leistungsdichte mit hoher Flächenbelastung
• Keine Druckschwankungen im Absaugsystem aufgrund der kontinuierlichen Reinigung
• Effiziente Filtration und hohe Leistungsdichte durch ausgewählte Filtermedien
• Lange Lebensdauer der Filtermedien
• Einfache Filtermedienwechsel
• Geringerer Wartungsaufwand, da Antriebselemente auf der sauberen Gasseite angeordnet sind
• Platzsparende Installation durch kompakte Bauweise
• Rahmenkonstruktion für strukturelle Stabilität
• Antistatische und ATEX-Versionen verfügbar
• Hochtemperatur-Version (CDF-t) verfügbar

Technische Daten (Tabelle)

• Typ | Temperatur des Förderguts [°C] | Filterfläche [m²] | Durchmesser der Filterplatte [mm] | Luftmenge [m³/h] | Antriebsleistung [kW]
• CDF-2 | +5 bis +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 bis +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 bis +60 | 16 | 450 | 30 000 | 2×0,12

Zusätzliche technische Hinweise

• Je nach Luftmengenbedarf können mehrere CDFs modular nebeneinander und übereinander angeordnet werden.
• Als Teil des modularen LTG-Filtersystems kann der CDF mit dem TVM-CDF Vorfilter kombiniert werden.
• Für Hochtemperatur-Anwendungen ist die CDF-t Version verfügbar.

Technische Spezifikationen

• Brand: LTG
• Handelsbezeichnung / Modell: CompactDrum Filter CDF
• Typvarianten: CDF-2, CDF-4, CDF-8
• Temperaturbereich des Förderguts: +5 bis +60 °C
• Filterfläche: CDF-2 = 5 m², CDF-4 = 10 m², CDF-8 = 16 m²
• Durchmesser der Filterplatte: CDF-2 = 550 mm, CDF-4 = 550 mm, CDF-8 = 450 mm
• Luftvolumen: CDF-2 = 9 000 m³/h, CDF-4 = 18 000 m³/h, CDF-8 = 30 000 m³/h
• Antriebsleistung: 2×0,12 kW (für gelistete Typen)
• Filterkonzept: Regeneratives Aggregat mit kontinuierlicher Reinigung durch rotierende/translatorische Saugdüsen
• Konstruktion: Alle Antriebs- und Funktionselemente auf der sauberen Gasseite für Zugänglichkeit und Sicherheit
• Versionen: Antistatisch, ATEX, Hochtemperatur (CDF-t)
• Installation: Modulare Anordnung möglich; kombinierbar mit TVM-CDF Vorfilter
• Wartung: Lange Lebensdauer der Filtermedien; einfacher Wechsel; geringer Wartungsaufwand
