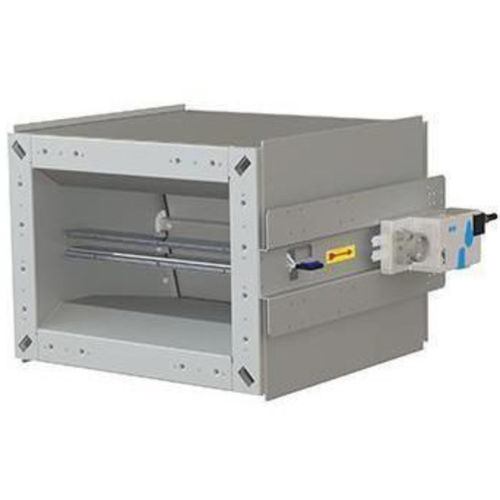

Volumenstromregler VRF Vent

Übersicht
Die VRFvent Volumenstromregler steuern konstante oder variable Volumenströme in rechteckigen Luftkanälen von Comfort Air Technology-Systemen unabhängig vom Eintrittsdruck. Es kann eine vollständige Sperrstellung realisiert werden. Antrieb und Regelung erfolgen mit externer Energie (elektrisch oder pneumatisch). Die Gehäusequerschnitte entsprechen den empfohlenen Kantenlängen gemäß DIN EN 1505 und ermöglichen die Wahl größtmöglicher Durchströmquerschnitte auch bei beengter Installation.

Hauptmerkmale

• Hohe Regelgenauigkeit und Energieeinsparpotenzial – strömungsoptimierte zweistufige Düse mit minimalem Druckverlust für hohe wirksame Drücke auch bei niedrigen Luftgeschwindigkeiten (VenturiControl-Prinzip).
• Universell – geeignet zum Einbau verschiedener Reglertypen/-komponenten.
• Kombinationsmöglichkeiten – kompatibel mit Rückstellfedern oder Hochgeschwindigkeitsantrieben.
• Messarten – verfügbar für dynamische (VRFvent) und statische Messung (VRFvent-s).
• Einfach einstellbar – Nachrüstung vor Ort möglich; Klappenstellung von außen ablesbar.
• Einfache Montage – Flansche mit Langlöchern (oder Einschubmutter für isolierte Ausführung).

Technische Daten (Zusammenfassung)
Technische Daten für LpA = 35 dB(A): Beispiel-Volumenströme: 70 m³/h und 200 m³/h (siehe Datenblatt für den vollständigen Bereich). Differenzdruckbereich: bis zu 1000 Pa.

Abmessungen (Länge x Breite x Höhe in mm)
200 x 100-1200 x 400

Ausführung / Optionen

• Statische Ausführung (für belastete Luft) — optional
• Isoliermantel — optional
• Schalldämpfer-Zubehör — optional
• Gehäuse: feuerverzinkter Stahl
• Messprinzip: dynamisch (für unbelastete Luft) und statisch

Anwendung & Betrieb
Das Produkt nutzt das VenturiControl-Prinzip von LTG, um geringe Druckverluste bei hoher Messgenauigkeit zu erzielen. Entwickelt für rechteckige Luftkanäle, unterstützt es externen Antrieb (elektrisch oder pneumatisch). Geeignet, wenn die Volumenstromregelung unabhängig vom Eintrittsdruck erfolgen soll; eine vollständige Sperrstellung ist realisierbar.

Technische Spezifikationen

• Messprinzip: VenturiControl; dynamisch (VRFvent) und statisch (VRFvent-s).
• Antrieb: externe Energie (elektrisch oder pneumatisch).
• Volumenstrom: Beispiele 70 m³/h und 200 m³/h; siehe Datenblatt für den kompletten Bereich.
• Differenzdruckbereich: bis zu 1000 Pa.
• Abmessungen (L x B x H): 200 x 100-1200 x 400 mm.
• Optionen: statische Ausführung, Isoliermantel, Schalldämpfer-Zubehör.
• Gehäusematerial: feuerverzinkter Stahl.
• Normen: Gehäusequerschnitte entsprechen DIN EN 1505.
