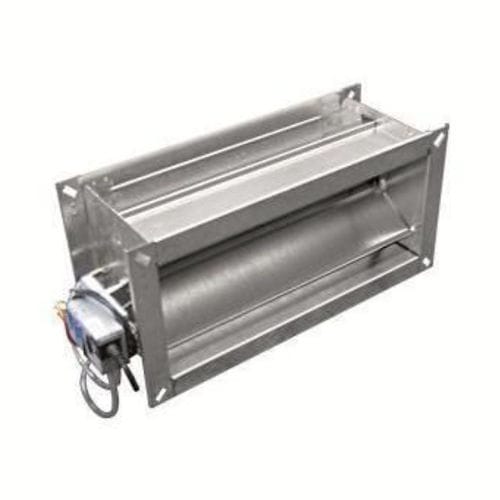

Volumenstromregler VRF Active

Produktübersicht
Die VRF Active Volumenstromregler steuern konstanten oder variablen Volumenstrom in rechteckigen Luftkanälen von Comfort Air Technology Systemen bis zur vollständigen Absperrung, unabhängig vom Eintrittsdruck. Verfügbar mit dynamischem (VRFactive) oder statischem (VRFactive-s) Messprinzip. Ansteuerung und Regelung erfolgen elektrisch mit externer Energieversorgung. Gehäusequerschnitte entsprechen den empfohlenen Kantenlängen nach DIN EN 1505 und ermöglichen die größtmögliche Durchflussquerschnitt auch bei beengten Einbaubedingungen. Gehäuse mit Flanschen und Langlöchern; isolierte Ausführung mit Käfigmuttern.

Hauptmerkmale

• Höchste Regelgenauigkeit im Bereich niedriger Luftgeschwindigkeiten durch Differenzdruckverstärkung
• Energieeffizient – minimale Druckverluste durch kleines Differenzdruckelement
• Sehr kurze Bauform, unempfindlich gegen Anströmung, einfache Integration
• Optimierte Konstruktion mit besonders hoher Dichtheit
• Auch mit statischer Differenzdruckmessung erhältlich – geeignet für Labore und Krankenhäuser

Wirksames Prinzip: LTG ActiveControl Kartierungsmessung

• Höchste Messgenauigkeit aller bekannten Systeme im Bereich niedriger Luftgeschwindigkeiten
• Kombiniert extrem kurze Einbaulängen mit maximaler Regelgenauigkeit bei niedrigen Luftgeschwindigkeiten
• Unempfindlich gegenüber Anströmung durch optimierte Luftführung zum Messteil
• Max. 5 % Abweichung bei Nennvolumenstrom (Vnenn)

Technische Daten (Zusammenfassung)

• Volumenstrombereich: 17 – ca. 300 m³/h
• Regelverhältnis: 10:1
• Differenzdruckbereich: bis 1000 Pa
• Gehäusedichtheit nach DIN EN 1751: Klasse C
• Dichte Absperrung nach DIN EN 1751: Klasse 4 (200 x 100: Klasse 3)
• Regelabweichung: max. 5 % vom Nennvolumenstrom (Vnenn)

Abmessungen (L × B × H, mm)
200 × 100 – 1200 × 400
Einbaulänge [mm]: 135 – 420

Ausführung / Optionen

• Gehäusevarianten: verzinkter Stahl, beschichtet, Edelstahl (optional)
• Analog; BACnet (Option); Modbus (Option); Analog/Digital-Bussteuerung
• Messprinzipien: dynamisch (für saubere Luft), statisch (für belastete Luft, optional)
• Zubehör: Schalldämpfer SDE (optional); MP (optional); Handeinstellgerät (optional); Dämmschale (optional)

Technische Spezifikationen

• Produktname / Modell: VRF Active
• Typ: Volumenstromregler, variabel (dynamisches und statisches Messprinzip verfügbar)
• Volumenstrombereich: 17 – ca. 300 m³/h
• Regelverhältnis: 10:1
• Differenzdruckbereich: bis 1000 Pa
• Gehäusedichtheit: DIN EN 1751 Klasse C
• Dichte Absperrung: DIN EN 1751 Klasse 4 (200 × 100: Klasse 3)
• Regelabweichung: max. 5 % vom Nennvolumenstrom (Vnenn)
• Abmessungen (L × B × H mm): 200 × 100 – 1200 × 400
• Einbaulänge: 135 – 420 mm
• Materialien / Optionen: verzinkter Stahl, beschichtet, Edelstahl (optional); Dämmschale (optional)
• Steuerung / Schnittstellen: analog; BACnet (Option); Modbus (Option); Analog/Digital-Bussteuerung
• Zubehör / Optionen: Schalldämpfer SDE (optional); MP (optional); Handeinstellgerät (optional)
