Volumenstromregler VRE Active

Übersicht

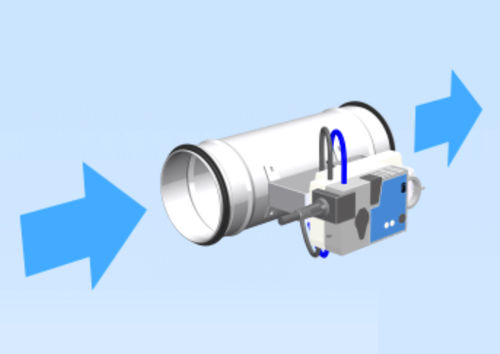

Der Volumenstromregler VRE Active (VRE Active) regelt einen konstanten oder variablen Volumenstrom in runden Luftkanälen von Comfort Air Technology-Systemen unabhängig vom Druck stromaufwärts. Eine vollständige Absperrung ist möglich. Verfügbar für dynamische (VRactive) und statische (VRactive-s) Messung. Antrieb und Regelung sind elektrisch (externe Stromversorgung erforderlich). Das Gehäuse verfügt über Steckenden mit Lipsendichtungen, geeignet für Kanäle nach DIN EN 1506 / DIN EN 13180.

Hauptvorteile

• Höchste Regelgenauigkeit im niedrigen Luftgeschwindigkeitsbereich durch Differenzdruckverstärkung
• Energieeffizient – geringer Druckverlust durch kompaktes Differenzdruckelement
• Sehr kurze Bauform, unempfindlich gegenüber Einströmung für einfache Integration
• Optimierter Aufbau mit besonders hoher Dichtheit
• Auch mit statischer Differenzdruckmessung erhältlich – geeignet für Labore und Krankenhäuser

Anwendungs- und Konstruktionshinweise
Entwickelt zur Montage in runden Kanälen von HLK- und Comfort Air Technology-Systemen, die eine präzise Volumenstromregelung erfordern. Dynamische Messversionen für nicht verschmutzte Luft; statische Messversionen für verschmutzte Luft. Verschiedene Gehäuse- und Materialvarianten für unterschiedliche Einbau- und Umgebungsbedingungen verfügbar.

Konstruktion / Optionen

• Analoge Regelung
• Gehäusevarianten
• MP (optional)
• Feuerverzinkter Stahl
• BACnet-Schnittstelle
• Schalldämpfer SDE (optional)
• Modbus-Schnittstelle
• Messprinzip-Optionen
• Beschichtung (optional)
• Dynamische Messung (für nicht verschmutzte Luft)
• Statische Messung (für verschmutzte Luft) (optional)
• Edelstahl (optional)
• Handverstelleinrichtung (optional)
• Isolierschale (optional)
• Analoge / digitale Regelung (Bus)

Produktdetails
Die höchste Regelgenauigkeit im niedrigen Luftgeschwindigkeitsbereich, geringer Druckverlust und sehr kurze Einbaulänge machen den VRE Active geeignet für energieeffiziente HLK-Anwendungen, die präzise Volumenstromregelung und luftdichte Absperrung erfordern.

Technische Daten

• Volumenstrombereich: 27 – ca. 4500 m³/h
• Regelverhältnis: 10 : 1
• Differenzdruckbereich: bis 1000 Pa
• Gehäusedichtheit nach DIN EN 1751: Klasse A (optional Klasse C)
• Luftdichte Absperrung nach DIN EN 1751 Klasse 4 (DN 100 & 125: Klasse 3)
• Regelabweichung: max. 5% von V
• Größen [mm]: Ø 100 – 400
• Einbaulänge [mm]: 135 – 420
