Descripción

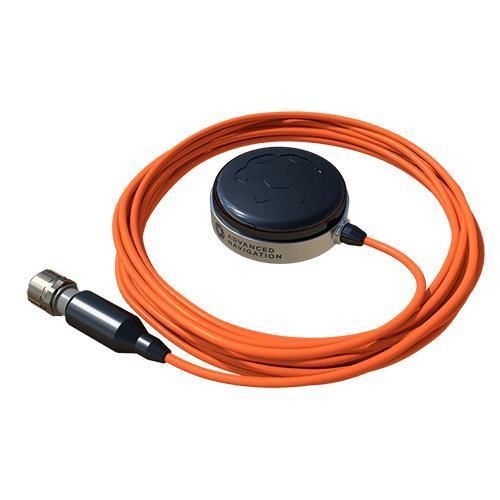

Poseidon es una antena GNSS submarina diseñada para vehículos subacuáticos que necesitan obtener una solución GNSS al emerger. La antena es multifrecuencia y adecuada para embarcaciones expuestas a condiciones marinas extremas, difíciles para una antena GPS convencional. Es capaz de recibir correcciones L-Band para proporcionar un posicionamiento preciso en el mar. La antena es ligera, compacta, resistente a la corrosión y soporta profundidades de hasta 3000 metros.

Características

• Clasificación de profundidad 3000 m: diseñada para profundidades de hasta 3000 metros, permitiendo su montaje permanente en vehículos submarinos de buceo profundo.
• Multi-constelación: compatible con GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E5, BeiDou B1/B2 y servicios de corrección L-Band.
• Sistemas SBAS compatibles: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Alto rendimiento: diseño RF avanzado para lograr alto rendimiento de posicionamiento en condiciones marinas difíciles; capaz de rechazar altos niveles de interferencia y multipath.
• Diseño compacto: una de las antenas GNSS con clasificación de profundidad más pequeñas del mercado con diseño integrado, compacto y ligero.

Descargas (sin enlaces)
Ficha técnica: Versión 2.1 (27 Sep 2021). Manual de referencia: Versión 2.0 (17 Dec 2016). Modelo 3D: Versión 12.0 (19 Feb 2018). Modelo 3D del conector de pasamuros: Versión 2.0 (19 Feb 2018).

Especificaciones técnicas

• Sistemas de navegación compatibles: GPS L1/L2/L5; GLONASS G1/G2/G3; GALILEO E1/E5; BeiDou B1/B2; correcciones L-Band.
• Sistemas SBAS compatibles: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Ganancia del elemento de antena: 4 dBiC.
• Polarización: polarización circular dextrógira.
• Ganancia LNA: 28 dB.
• Rechazo fuera de banda: < 1050 MHz : > 45 dB; < 1125 MHz : > 30 dB; > 1350 MHz : > 45 dB; < > 1450 MHz : > 30 dB; > 1690 MHz : > 30 dB; > 1730 MHz : > 40 dB.
• Ruido: < 2 dB.
• Tensión de funcionamiento: 2,5 a 16 V CC.
• Consumo de corriente: 20 mA (típico); 25 mA (máximo).
• Protección ESD: 15 kV descarga en aire.
• Dimensiones: diámetro 67 mm x 23 mm.
• Longitud de cable: 3 m.
• Temperatura de funcionamiento: -40 °C a 85 °C.
• Peso: 320 gramos.
• Material de la carcasa: acero inoxidable 316.
• Conformidad RoHS: Sí.
• Choque: vertical 50 g; horizontal 30 g.
• Presión máxima / índice de profundidad: 300 bar (3 000 m).
