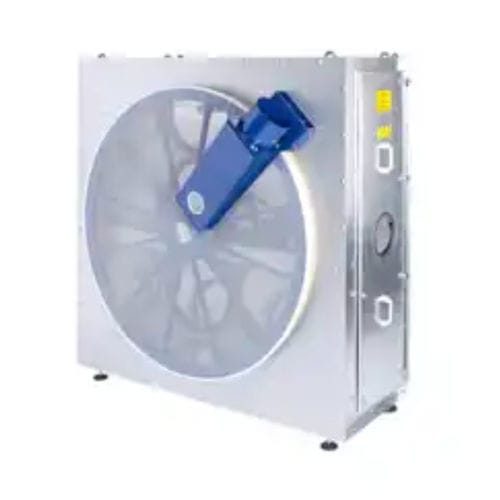

Filtro de aire TVM series

de disco

Descripción general
El prefiltro TVM es una unidad de filtración gruesa rotativa diseñada para separar fibras y partículas gruesas de un flujo de aire primario. Un disco filtrante con malla de paso retiene el material grueso mientras una boquilla de succión fija limpia continuamente el medio filtrante. Los componentes extraídos se conducen a un separador secundario mediante un ventilador de transporte.

Ventajas de la malla de paso para filtración gruesa

• Alta permeabilidad al aire que reduce la pérdida de presión
• Tamaños de malla seleccionables para adaptarse al material a separar
• Separación precisa de las fracciones gruesas
• Funcionamiento sencillo y bajo mantenimiento

Ventajas del prefiltro LTG TVM

• Unidad de filtrado regenerativa con limpieza continua
• Sin fluctuaciones de presión en el sistema de extracción
• Instalación compacta en forma de disco que ahorra espacio
• Velocidad de cara óptima mediante ajuste preciso al caudal de aire total
• Mínima suciedad en los elementos de accionamiento; acceso fácil al instalar en el lado de gas limpio
• Reemplazo sencillo del medio filtrante
• Pérdida de presión minimizada gracias al guiado de flujo optimizado
• Versiones antiestáticas y ATEX disponibles

Datos técnicos (tabla)
Tipo | Temperatura del fluido transportado [°C] | Diámetro del disco filtrante [mm] | Volumen de aire [m³/h] | Potencia motor [kW]
TVM CDF | +5 a +200 | 1 400 | 13 000 - 35 000 | 0,12
TVM 15 | +5 a +200 | 1 500 | 15 000 - 40 000 | 0,25
TVM 20 | +5 a +200 | 2 000 | 20 000 - 70 000 | 0,25
TVM 25 | +5 a +200 | 2 500 | 50 000 - 135 000 | 0,25

Características / especificaciones técnicas

• Función: Filtración gruesa con medio filtrante rotativo y limpieza continua por boquilla de succión fija
• Medio filtrante: Mallas de paso con tamaños de malla seleccionables
• Diseño: Disco compacto, montaje en el lado de gas limpio para facilitar el acceso
• Limpieza: Continua, regenerativa (sin fluctuaciones de presión en la extracción)
• Rango de rendimiento: Ejemplos desde 13 000 m³/h hasta 135 000 m³/h según el tipo
• Rango de temperatura: +5 a +200 °C
• Diámetros del disco filtrante: 1 400 mm a 2 500 mm según el tipo
• Potencias motor (ejemplos): 0,12 kW a 0,25 kW según el tipo
• Opciones: Versiones antiestáticas y ATEX disponibles
