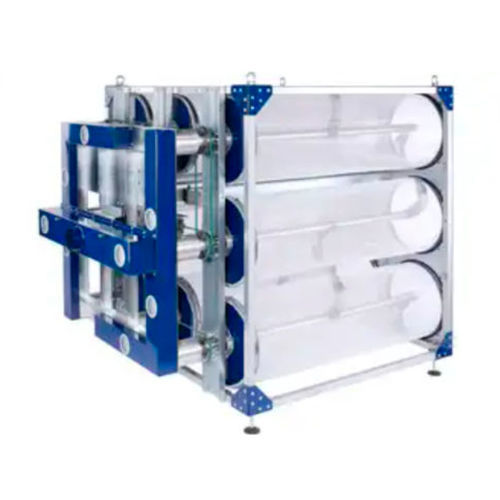

Filtro de aire CDF series

de tambor

Resumen del producto
El CompactDrum Filter CDF de LTG está diseñado para la filtración fina de polvo en el flujo de aire primario. El aire atraviesa tambores filtrantes estacionarios de dentro hacia fuera y se extrae de forma continua mediante boquillas de succión que contactan la superficie filtrante. Las boquillas realizan un movimiento rotatorio y un movimiento traslacional superpuesto para asegurar la extracción completa de la superficie del tambor. El polvo separado es transportado por un ventilador del circuito secundario hacia un separador y evacuado del proceso. Todos los componentes funcionales y los elementos de accionamiento están ubicados en la carcasa en el lado de gas limpio para facilitar el acceso y la seguridad operativa.

Ventajas

• Unidad filtrante regenerativa
• Alta densidad de potencia con gran carga de superficie filtrante
• Sin fluctuaciones de presión en el sistema de extracción gracias a la limpieza continua
• Filtración eficiente y buena densidad de potencia gracias a medios filtrantes seleccionados
• Larga vida útil de los medios filtrantes
• Fácil sustitución de los medios filtrantes
• Menores necesidades de mantenimiento ya que los elementos de accionamiento están en el lado de gas limpio
• Instalación que ahorra espacio gracias al diseño compacto
• Construcción con bastidor para estabilidad estructural
• Versiones antistáticas y ATEX disponibles
• Versión para altas temperaturas (CDF-t) disponible

Datos técnicos (tabla)

• Tipo | Temperatura del medio transportado [°C] | Superficie filtrante [m²] | Diámetro del disco filtrante [mm] | Volumen de aire [m³/h] | Potencia de accionamiento [kW]
• CDF-2 | +5 a +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 a +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 a +60 | 16 | 450 | 30 000 | 2×0,12

Notas técnicas adicionales

• Según el requisito de volumen de aire, se pueden disponer varias unidades CDF modularmente una al lado de otra y apiladas.
• Como parte del sistema de filtros modulares LTG, el CDF puede combinarse con el prefiltro TVM-CDF.
• Está disponible la versión CDF-t para aplicaciones de alta temperatura.

Especificaciones técnicas

• Brand: LTG
• Denominación comercial / modelo: CompactDrum Filter CDF
• Variantes: CDF-2, CDF-4, CDF-8
• Rango de temperatura del medio: +5 a +60 °C
• Superficie filtrante: CDF-2 = 5 m², CDF-4 = 10 m², CDF-8 = 16 m²
• Diámetro del disco filtrante: CDF-2 = 550 mm, CDF-4 = 550 mm, CDF-8 = 450 mm
• Capacidad de caudal: CDF-2 = 9 000 m³/h, CDF-4 = 18 000 m³/h, CDF-8 = 30 000 m³/h
• Potencia de accionamiento: 2×0,12 kW (para los tipos listados)
• Concepto filtrante: Unidad regenerativa con limpieza continua mediante boquillas de succión rotativas/traslacionales
• Construcción: Todos los componentes y elementos de accionamiento situados en el lado de gas limpio para accesibilidad y seguridad
• Versiones disponibles: Antistática, ATEX, alta temperatura (CDF-t)
• Instalación: Posibilidad de disposición modular; combinable con prefiltro TVM-CDF
• Mantenimiento: Larga vida útil de los medios; sustitución sencilla; necesidades de mantenimiento reducidas
