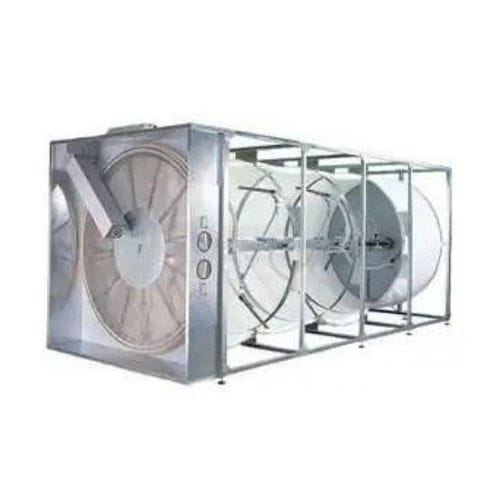

Filtro de aire TF series

de tambor

Resumen
El filtro de tambor LTG TFB está diseñado para la filtración fina de polvo en caudales de aire de gran volumen. La unidad que combina el filtro de tambor TFB y el prefiltro TVM recibe la denominación TFC y elimina, además del polvo, partículas más gruesas como fibras del flujo de aire primario. A diferencia del LTG Compact Drum Filter, el TFB consta de un único tambor filtrante fijo de gran tamaño cuya longitud es modulable. El aire atraviesa este tambor de dentro hacia afuera y se extrae de forma continua mediante boquillas de succión que contactan la superficie del tambor. Estas boquillas realizan un movimiento rotacional con un movimiento traslacional superpuesto para extraer toda la superficie filtrante. El polvo separado se transporta hasta un separador mediante un ventilador de transporte en el circuito secundario. Todos los componentes funcionales y de accionamiento se ubican en el lado del aire limpio del conjunto, lo que mejora la fiabilidad y la seguridad operativa.

Beneficios clave

• Alta eficiencia de filtración
• Alta permeabilidad al aire
• Diseño modular para adaptación precisa a la aplicación
• Funcionamiento de bajo mantenimiento

Ventajas y características de diseño

• Menores masas en movimiento frente a sistemas con tambor giratorio
• Cámara del filtro limpia y posibilidad de instalación en salas de producción gracias al flujo de aire de dentro hacia fuera
• Accionamiento accesible desde el lado de aire limpio
• Concepto de filtro regenerativo con limpieza continua — sin fluctuaciones de presión
• Limpieza en rango de baja presión
• Longitud de tambor modular para ajustar con precisión el volumen de aire total
• Diseño compacto con disco de prefiltro integrado
• No hay depósitos de polvo entre prefiltro y tambor filtrante
• Funcionamiento con ahorro energético debido a bajas pérdidas de presión
• No se requieren sellos en piezas giratorias entre los lados de polvo y aire limpio
• Construcción esquelética compacta, fácil de instalar y mantener
• Variedad de medios filtrantes probados con alta eficiencia, baja resistencia y larga vida útil
• Bajo consumo energético del ventilador de extracción debido al bajo caudal requerido por las pequeñas boquillas de succión
• Diferentes medios para el prefiltro disponibles para ajustar el efecto de filtración
• Cámara de filtro accesible para inspección durante la operación, sin necesidad de parada
• Versión antiestática disponible

Datos técnicos (tabla)
Tipo | Temperatura del medio transportado [°C] | Superficie filtrante [m²] | Diámetro del disco filtrante [mm] | Volumen de aire [m³/h] | Potencia motor [kW]
TFB 15 | +5 a +60 | 6 - 19 | 1 500 | 80 000 | 0,37
TFB 20 | +5 a +60 | 16 - 32 | 2 000 | 140 000 | 0,37
TFB 25 | +5 a +60 | 21 - 52 | 2 500 | 224 000 | 0,37
TFB 30 | +5 a +60 | 25 - 63 | 3 000 | 270 000 | 0,37
TFC 20 | +5 a +60 | 16 - 24 | 2 000 | 70 000 | 0,37
TFC 25 | +5 a +60 | 21 - 52 | 2 500 | 135 000 | 0,37

Áreas de aplicación / Industrias típicas

• Materiales de construcción y aislamiento
• Tecnología de impresión y papel
• Tecnología agrícola y de la madera
• No tejidos y tecnología textil
• Máquinas para tabaco
• Ingeniería de procesos / procesos térmicos
• Tecnología de envasado
• Tecnología médica y de laboratorio
• Automoción / simulación en túneles de viento
• Industria alimentaria y de bebidas
• Otras aplicaciones industriales

Características técnicas / especificaciones

• Principio de flujo: de dentro hacia fuera a través de un tambor filtrante fijo
• Limpieza: extracción continua mediante boquillas de succión que realizan movimientos rotacionales y traslacionales
• Longitud de tambor modular para adaptación exacta a la aplicación
• Rango de volumen de aire (familia de productos): aprox. 20.000 a 270.000 m³/h según el tipo
• Superficie filtrante por tipo: variantes TFB/TFC de 6 m² hasta 63 m²
• Diámetros de discos filtrantes por tipo: 1.500 mm a 3.000 mm
• Potencias motor según tabla técnica (ej.: 0,37 kW)
• Polvo separado transportado a un separador por un ventilador en circuito secundario
• Todos los componentes funcionales y de accionamiento ubicados en el lado de aire limpio
• Disponible con diversos medios filtrantes y de prefiltro; versión antiestática disponible
• Diseñado para limpieza a baja presión y bajo consumo energético del ventilador de extracción
