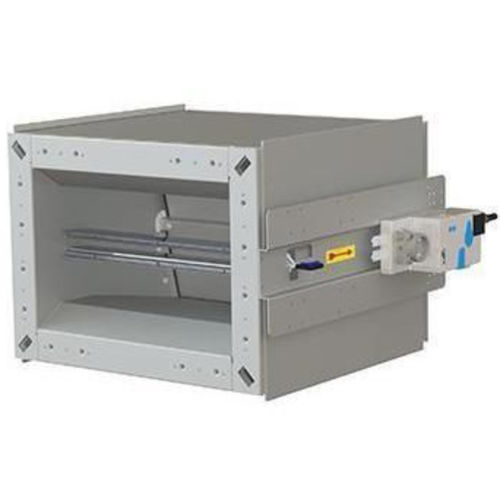

Controlador de caudal de aire VRF Vent

Descripción general
Los reguladores de caudal VRFvent controlan caudales constantes o variables en conductos de aire rectangulares de sistemas Comfort Air Technology, independientemente de la presión de entrada. Se puede implementar un cierre total. El accionamiento y control se realizan con energía externa (eléctrica o neumática). Las secciones de la carcasa cumplen las longitudes de arista recomendadas según DIN EN 1505, lo que permite seleccionar la mayor sección útil incluso en condiciones de instalación reducidas.

Principales características

• Alta precisión de control y potencial de ahorro energético – boquilla de dos etapas optimizada para el flujo con pérdida de presión mínima para altas presiones efectivas incluso a bajas velocidades del aire (principio VenturiControl).
• Universal – apto para montar distintos tipos/componentes de reguladores.
• Opciones de combinación – compatible con actuadores con retorno por muelle o de alta velocidad.
• Modos de medición – disponibles para medida dinámica (VRFvent) y estática (VRFvent-s).
• Fácil ajuste – puede instalarse en sitio; posición del obturador visible desde el exterior.
• Instalación sencilla – bridas con orificios oblongos (o tuercas jaula deslizantes para versión con aislamiento).

Resumen de datos técnicos
Datos técnicos para LpA = 35 dB(A): ejemplos de caudal: 70 m³/h y 200 m³/h (consultar la ficha técnica para la gama completa). Rango de presión diferencial: hasta 1000 Pa.

Dimensiones (Longitud x Ancho x Altura en mm)
200 x 100-1200 x 400

Diseño / Opciones

• Versión estática (para aire contaminado) — opcional
• Carcasa aislante — opcional
• Accesorios de silenciamiento — opcionales
• Carcasa: acero galvanizado
• Principio de medida: dinámica (para aire no cargado) y estática

Aplicación y funcionamiento
El producto aplica el principio VenturiControl de LTG para conseguir baja pérdida de presión junto con alta precisión. Diseñado para conductos de aire rectangulares, admite accionamiento externo (eléctrico o neumático). Indicado cuando se requiere control del caudal independiente de la presión de entrada; se puede realizar un cierre total si es necesario.

Especificaciones técnicas

• Principio de medida: VenturiControl; dinámico (VRFvent) y estático (VRFvent-s).
• Accionamiento: energía externa (eléctrica o neumática).
• Caudal: ejemplos 70 m³/h y 200 m³/h; ver ficha técnica para el rango completo.
• Rango de presión diferencial: hasta 1000 Pa.
• Dimensiones (L x A x H): 200 x 100-1200 x 400 mm.
• Opciones: versión estática, carcasa aislante, accesorios de silenciamiento.
• Material de la carcasa: acero galvanizado.
• Normas: secciones de la carcasa conforme a DIN EN 1505.
