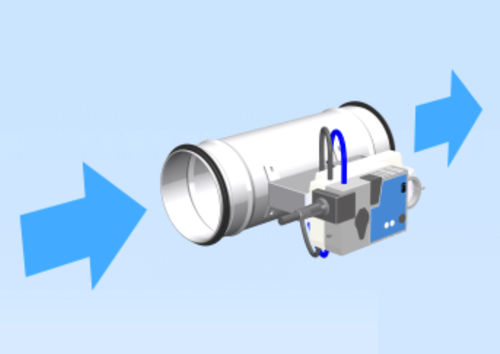

Controlador de caudal de aire VRE Active

Descripción general
El regulador de caudal VRE Active (VRE Active) regula un caudal volumétrico constante o variable en conductos de aire circulares de sistemas Comfort Air Technology, independientemente de la presión aguas arriba. Es posible el cierre total. Disponible para medición dinámica (VRactive) y medición estática (VRactive-s). La actuación y el control son eléctricos (requieren alimentación externa). La carcasa tiene extremos de empuje con juntas labio, aptas para conductos según DIN EN 1506 / DIN EN 13180.

Ventajas clave

• Máxima precisión de control en el rango de bajas velocidades de aire gracias a la amplificación de la presión diferencial
• Eficiencia energética — pérdida de presión mínima debido a un elemento diferencial compacto
• Diseño muy corto, insensible al flujo de entrada que permite una integración sencilla
• Construcción optimizada con una estanqueidad especialmente alta
• Disponible con medición diferencial estática — adecuado para laboratorios y hospitales

Aplicaciones y notas de diseño
Diseñado para la instalación en conductos circulares de sistemas HVAC y Comfort Air Technology que requieren control preciso del caudal. Seleccione la versión de medición dinámica para aire no contaminado y la versión de medición estática para conductos con contaminación. Varias opciones de carcasa y materiales están disponibles para diferentes requisitos de instalación y ambiente.

Diseño / Opciones

• Control analógico
• Variantes de carcasa
• MP (opcional)
• Acero galvanizado
• Interfaz BACnet
• Silenciador SDE (opcional)
• Modbus
• Opciones de principio de medición
• Revestimiento (opcional)
• Medición dinámica (para aire no contaminado)
• Medición estática (para aire contaminado) (opcional)
• Acero inoxidable (opcional)
• Dispositivo de ajuste manual (opcional)
• Carcasa aislante (opcional)
• Control analógico / digital (bus)

Detalles del producto
La máxima precisión de control en el rango de bajas velocidades de aire, la baja pérdida de presión y la longitud de instalación muy corta hacen que el VRE Active sea adecuado para aplicaciones HVAC energéticamente eficientes que requieren control preciso del caudal y cierre estanco.

Especificaciones técnicas

• Rango de caudal volumétrico: 27 – aprox. 4500 m³/h
• Relación de control: 10 : 1
• Rango de presión diferencial: hasta 1000 Pa
• Fuga de carcasa según DIN EN 1751: Clase A (opcional Clase C)
• Cierre estanco según DIN EN 1751 Clase 4 (DN 100 y 125: Clase 3)
• Desviación de control: máx. 5% respecto a V
• Tamaños [mm]: Ø 100 – 400
• Longitud de instalación [mm]: 135 – 420
