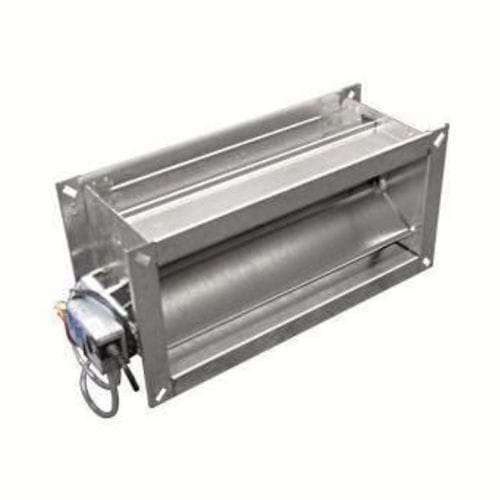

Controlador de caudal de aire VRF Active

Descripción del producto
Los reguladores de caudal VRF Active controlan un caudal de aire constante o variable en conductos rectangulares de sistemas Comfort Air Technology, hasta cierre total, independientemente de la presión de entrada. Disponibles con principio de medida dinámico (VRFactive) o estático (VRFactive-s). Activación y control mediante alimentación eléctrica externa. Las secciones de carcasa cumplen las longitudes de arista recomendadas según DIN EN 1505, permitiendo la mayor sección de paso posible en instalaciones ajustadas. Carcasa con bridas y agujeros oblongos; versiones aisladas con tuercas jaula.

Características clave

• Máxima precisión de control en el rango de bajas velocidades del aire gracias a la amplificación de presión diferencial
• Eficiencia energética con pérdida de presión mínima por el pequeño elemento de presión diferencial
• Longitud de instalación muy corta, insensible al flujo de entrada para una integración sencilla
• Construcción optimizada con alta estanqueidad
• También disponible con medida de presión diferencial estática – apto para laboratorios y hospitales

Efecto potente: medición LTG ActiveControl por mapa

• Máxima precisión de medida entre sistemas comparables a bajas velocidades de aire
• Combina longitudes de instalación extremadamente cortas con máxima precisión de control en bajas velocidades
• Insensible al flujo incidente gracias al encaminamiento de aire optimizado hacia el elemento de medida
• Desviación máx. 5 % en el caudal nominal (Vnenn)

Datos técnicos (resumen)

• Rango de caudal: 17 – aprox. 300 m³/h
• Relación de control: 10:1
• Rango de presión diferencial: hasta 1000 Pa
• Pérdida de estanqueidad de carcasa: DIN EN 1751 Clase C
• Cierre estanco: DIN EN 1751 Clase 4 (200 x 100: Clase 3)
• Desviación de control: máx. 5 % respecto al caudal nominal (Vnenn)

Dimensiones (L × A × H, mm)
200 × 100 – 1200 × 400
Longitud de instalación [mm]: 135 – 420

Diseño / Opciones

• Versiones de carcasa: acero galvanizado, revestido, acero inoxidable (opcional)
• Control analógico; BACnet (opción); Modbus (opción); control bus analógico/digital
• Principios de medida: dinámico (para aire no contaminado), estático (para aire contaminado, opcional)
• Accesorios: silenciador SDE (opcional); MP (opcional); dispositivo de ajuste manual (opcional); carcasa aislante (opcional)

Especificaciones técnicas

• Nombre / modelo: VRF Active
• Tipo: regulador de caudal volumétrico variable (principios de medida dinámico y estático disponibles)
• Rango de caudal: 17 – aprox. 300 m³/h
• Relación de control: 10:1
• Rango de presión diferencial: hasta 1000 Pa
• Pérdida de estanqueidad: DIN EN 1751 Clase C
• Cierre estanco: DIN EN 1751 Clase 4 (200 × 100: Clase 3)
• Desviación de control: máx. 5 % respecto al caudal nominal (Vnenn)
• Dimensiones (L × A × H mm): 200 × 100 – 1200 × 400
• Longitud de instalación: 135 – 420 mm
• Materiales / opciones: acero galvanizado, revestido, acero inoxidable (opcional); carcasa aislante (opcional)
• Control / interfaces: analógico; BACnet (opción); Modbus (opción); control bus analógico/digital
• Accesorios / opciones: silenciador SDE (opcional); MP (opcional); dispositivo de ajuste manual (opcional)
