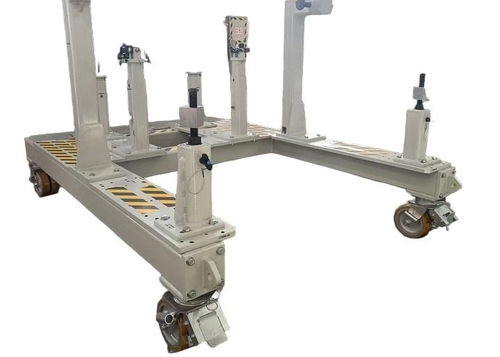

Cuna de motor de acero 856A1122G17

de turbina

Resumen
Soporte de suelo certificado para la inspección de palas de turbina y compresor en motores CFM56-5B/-7B y LEAP-1A/1B. Diseñado para flujos MRO y procesos de ensayos no destructivos (END) en mantenimiento de turbofan comerciales.

Descripción general
El modelo 856A1122G17 es una fijación de apoyo en tierra certificada según las normas AS9100D y RTCA DO-160G. Proporciona posicionamiento preciso y repetible de palas durante revisiones y controles rutinarios, y admite métodos END por ultrasonidos y penetrante fluorescente para ayudar a la verificación de aeronavegabilidad post-mantenimiento conforme a FAA/EASA.

Construcción y características
Construcción en acero aleado de alta resistencia con recubrimiento anticorrosión. Mordazas de sujeción ajustables con precisión de alineación ±0,02 mm, plataforma de trabajo giratoria e inclinable 360°, puntos de montaje integrados para herramientas END por ultrasonidos y penetrante fluorescente, ajuste ergonómico de altura (0,7–1,6 m) y acolchado que no marca para proteger las superficies de las palas. Peso: 270 kg; Dimensiones (L×An×Al): 1750 × 1150 × 980 mm.

Palabras clave

• Junxun

Categoría
Equipos de apoyo en tierra (GSE)

Especificaciones técnicas

• Identificador de modelo: 856A1122G17
• Aplicación: Inspección de palas de turbina y compresor para motores CFM56-5B/-7B y LEAP-1A/1B
• Normas: AS9100D; RTCA DO-160G; cumplimiento FAA/EASA
• Material: Acero aleado de alta resistencia con recubrimiento anticorrosión
• Sujeción: Mordazas de sujeción ajustables, precisión de alineación ±0,02 mm
• Plataforma: Plataforma de trabajo giratoria e inclinable 360°
• Montaje: Puntos de montaje integrados para herramientas END por ultrasonidos y penetrante fluorescente
• Altura (ergonómica): 0,7–1,6 m (ajustable)
• Acolchado: Acolchado que no marca para proteger las superficies
• Peso: 270 kg
• Dimensiones (L×An×Al): 1750 × 1150 × 980 mm
• Casos de uso: Revisiones, controles rutinarios, flujos END en MRO de turbofan
