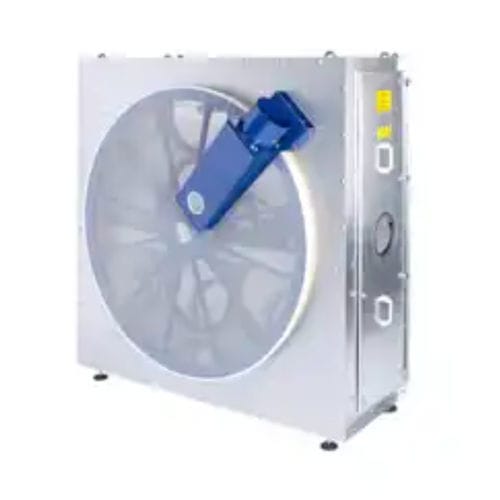

Filtre à air TVM series

à disque

Vue d'ensemble
Le préfiltre TVM est une unité de filtration grossière rotative conçue pour séparer fibres et particules grossières d'un flux d'air primaire. Un disque filtrant à maillage traversant capture les matériaux grossiers tandis qu'une buse d'aspiration fixe nettoie en continu le média filtrant. Les particules extraites sont ensuite dirigées vers un séparateur secondaire avec ventilateur d'entraînement.

Avantages du maillage traversant pour la filtration grossière

• Forte perméabilité à l'air réduisant la perte de charge
• Tailles de maille sélectionnables pour s'adapter au matériau à séparer
• Séparation nette des fractions grossières
• Fonctionnement simple et peu d'entretien

Avantages du préfiltre LTG TVM

• Principe régénératif avec nettoyage continu par buse d'aspiration
• Performance d'extraction stable sans fluctuations de pression
• Conception disque compacte, gain de place
• Vitesse de passage optimisée grâce à un dimensionnement précis au débit total
• Éléments d'entraînement peu encrassés; accès facilité côté gaz propres
• Remplacement simple du média filtrant
• Perte de charge minimisée grâce à un guidage d'écoulement optimisé
• Versions antistatique et ATEX disponibles

Données techniques (tableau)
Type | Température du fluide transporté [°C] | Diamètre du disque filtrant [mm] | Débit d'air [m³/h] | Puissance moteur [kW]
TVM CDF | +5 à +200 | 1 400 | 13 000 - 35 000 | 0,12
TVM 15 | +5 à +200 | 1 500 | 15 000 - 40 000 | 0,25
TVM 20 | +5 à +200 | 2 000 | 20 000 - 70 000 | 0,25
TVM 25 | +5 à +200 | 2 500 | 50 000 - 135 000 | 0,25

Caractéristiques / spécifications techniques

• Fonction : Filtration grossière par média filtrant rotatif et nettoyage continu par buse d'aspiration fixe
• Média filtrant : Maillages traversants avec tailles de maille sélectionnables
• Conception : Disque compact, montage côté gaz propres pour un accès facilité
• Nettoyage : Continu, régénératif (pas de fluctuations de pression dans l'extraction)
• Plage de performance : Exemples de 13 000 m³/h à 135 000 m³/h selon le type
• Plage de température : +5 à +200 °C
• Diamètres de disque filtrant : 1 400 mm à 2 500 mm selon le type
• Puissances moteur (exemples) : 0,12 kW à 0,25 kW selon le type
• Options : Versions antistatique et ATEX disponibles
