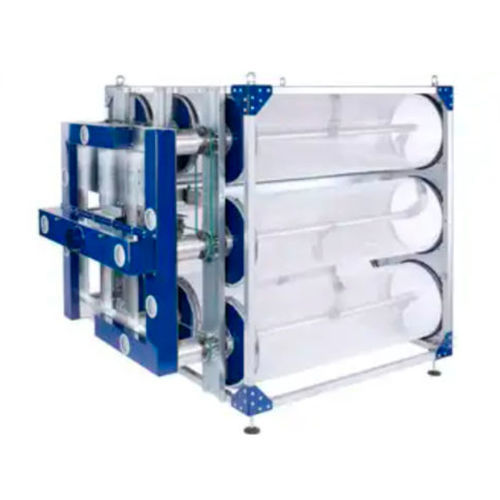

Filtre à air CDF series

à tambour

Présentation du produit
Le CompactDrum Filter CDF de LTG est conçu pour la filtration fine des poussières dans le flux d'air primaire. L'air circule à travers des tambours filtrants stationnaires de l'intérieur vers l'extérieur et est continuellement extrait par des buses d'aspiration en contact avec la surface filtrante. Les buses effectuent un mouvement de rotation et un mouvement translationnel superposé afin d'extraire complètement la surface du tambour. La poussière séparée est acheminée par un ventilateur du circuit secondaire vers un séparateur puis évacuée du procédé. Tous les composants fonctionnels et organes d'entraînement sont situés dans l'enceinte côté gaz propre pour faciliter l'accès et la sécurité d'exploitation.

Avantages

• Unité filtrante régénérative
• Forte densité de puissance avec charge de surface élevée
• Pas de fluctuations de pression dans le système d'extraction grâce au nettoyage continu
• Filtration efficace et bonne densité de puissance grâce aux médias filtrants sélectionnés
• Longue durée de vie des médias filtrants
• Remplacement aisé des médias filtrants
• Moins d'entretien, les organes d'entraînement étant côté gaz propre
• Installation peu encombrante grâce au design compact
• Construction sur châssis pour stabilité structurelle
• Versions antistatiques et ATEX disponibles
• Version haute température (CDF-t) disponible

Données techniques (tableau)

• Type | Température du fluide véhiculé [°C] | Surface filtrante [m²] | Diamètre du disque filtrant [mm] | Volume d'air [m³/h] | Puissance d'entraînement [kW]
• CDF-2 | +5 à +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 à +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 à +60 | 16 | 450 | 30 000 | 2×0,12

Remarques techniques complémentaires

• Selon le débit d'air requis, plusieurs CDF peuvent être disposés modulaires côte à côte et empilés.
• En tant que partie du système filtrant modulaire LTG, le CDF peut être combiné avec le préfiltre TVM-CDF.
• Une version CDF-t pour applications haute température est disponible.

Caractéristiques techniques

• Brand: LTG
• Dénomination commerciale / modèle: CompactDrum Filter CDF
• Variantes: CDF-2, CDF-4, CDF-8
• Plage de température du fluide: +5 à +60 °C
• Surface filtrante: CDF-2 = 5 m², CDF-4 = 10 m², CDF-8 = 16 m²
• Diamètre du disque filtrant: CDF-2 = 550 mm, CDF-4 = 550 mm, CDF-8 = 450 mm
• Capacité volumétrique: CDF-2 = 9 000 m³/h, CDF-4 = 18 000 m³/h, CDF-8 = 30 000 m³/h
• Puissance d'entraînement: 2×0,12 kW (pour les types listés)
• Concept filtrant: Unité régénérative avec nettoyage continu par buses d'aspiration rotatives/translationnelles
• Construction: Tous les composants et organes d'entraînement situés côté gaz propre pour accessibilité et sécurité
• Versions disponibles: Antistatique, ATEX, haute température (CDF-t)
• Installation: Possibilité d'agencement modulaire; combinable avec préfiltre TVM-CDF
• Maintenance: Longue durée de vie des médias; remplacement aisé; besoins d'entretien réduits
