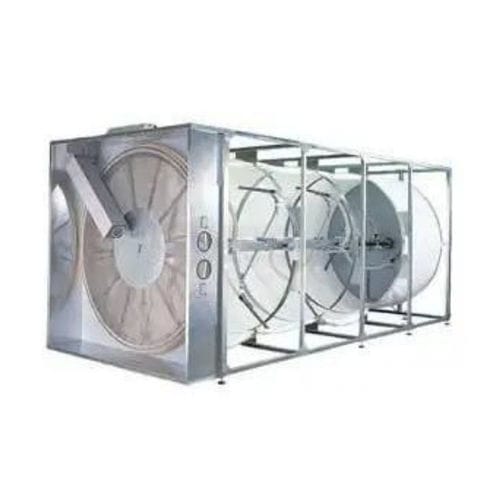

Filtre à air TF series

à tambour

Présentation
Le filtre à tambour LTG TFB est conçu pour la filtration fine des poussières dans des volumes d'air importants. L'ensemble composé du filtre à tambour TFB et du préfiltre TVM est désigné TFC et élimine, en complément des poussières, des particules plus grossières telles que les fibres de l'écoulement d'air primaire. Contrairement au filtre à tambour compact LTG, le TFB utilise un seul grand tambour filtrant fixe dont la longueur est modulable. L'air traverse ce tambour de l'intérieur vers l'extérieur et est continuellement extrait par des buses d'aspiration en contact avec la surface du tambour. Ces buses effectuent un mouvement de rotation avec un mouvement de translation superposé afin d'extraire l'ensemble de la surface filtrante. La poussière séparée est ensuite acheminée vers un séparateur par un ventilateur d'extraction en circuit secondaire. Tous les composants fonctionnels et éléments d'entraînement se trouvent côté air propre du bâti, ce qui améliore la fiabilité et la sécurité d'exploitation.

Avantages clés

• Haute efficacité de filtration
• Grande perméabilité à l'air
• Conception modulaire pour une adaptation précise aux applications
• Fonctionnement peu exigeant en maintenance

Atouts et caractéristiques de conception

• Masses en mouvement réduites par rapport aux systèmes à tambour rotatif
• Chambre filtrante propre et possibilité d'installation en zones de production grâce au passage d'air de l'intérieur vers l'extérieur
• Entraînement facilement accessible côté air propre
• Concept de filtre régénératif avec nettoyage continu — pas de fluctuations de pression
• Nettoyage en plage de basse pression
• Longueur de tambour modulaire pour un ajustement précis au volume d'air total
• Gain de place grâce au disque préfiltre intégré
• Pas de dépôts de poussière entre le préfiltre et le tambour filtrant
• Fonctionnement économique en énergie grâce aux faibles pertes de charge
• Pas de problèmes d'étanchéité : inutile d'étanchéifier des pièces en rotation entre les côtés poussiéreux et propres
• Construction portique compacte, facile à installer et à maintenir
• Choix de médias filtrants éprouvés offrant haute efficacité, faible résistance et longue durée de vie
• Faible consommation énergétique du ventilateur d'extraction en raison des faibles besoins d'air des petites buses
• Différents médias pour le préfiltre disponibles pour ajuster l'effet filtrant
• Chambre filtrante accessible pour inspection pendant le fonctionnement, sans arrêt requis
• Version antistatique disponible

Données techniques (tableau)
Type | Température du fluide transporté [°C] | Surface filtrante [m²] | Diamètre du disque filtrant [mm] | Débit d'air [m³/h] | Puissance moteur [kW]
TFB 15 | +5 à +60 | 6 - 19 | 1 500 | 80 000 | 0,37
TFB 20 | +5 à +60 | 16 - 32 | 2 000 | 140 000 | 0,37
TFB 25 | +5 à +60 | 21 - 52 | 2 500 | 224 000 | 0,37
TFB 30 | +5 à +60 | 25 - 63 | 3 000 | 270 000 | 0,37
TFC 20 | +5 à +60 | 16 - 24 | 2 000 | 70 000 | 0,37
TFC 25 | +5 à +60 | 21 - 52 | 2 500 | 135 000 | 0,37

Domaines d'application / Industries types

• Matériaux de construction et d'isolation
• Impression et technologie du papier
• Technologie agricole et du bois
• Non-tissé et technologie textile
• Machines pour tabac
• Génie des procédés / procédés thermiques
• Technologie d'emballage
• Technologie médicale et de laboratoire
• Automobile / simulation aéraulique
• Agroalimentaire et boissons
• Autres solutions industrielles

Caractéristiques techniques / spécifications

• Principe d'écoulement : de l'intérieur vers l'extérieur à travers un tambour filtrant fixe
• Nettoyage : extraction continue via des buses d'aspiration effectuant mouvements de rotation et de translation
• Longueur de tambour modulaire pour une adaptation précise à l'application
• Plage de débit d'air (famille produit) : env. 20 000 à 270 000 m³/h selon le type
• Surface filtrante par type : variantes TFB/TFC de 6 m² à 63 m²
• Diamètres des disques filtrants par type : 1 500 mm à 3 000 mm
• Puissances moteurs présentées dans le tableau technique (ex. 0,37 kW)
• Poussière séparée acheminée vers un séparateur par un ventilateur en circuit secondaire
• Tous les composants fonctionnels et d'entraînement situés côté air propre
• Disponible avec différents médias filtrants et préfiltrants ; version antistatique disponible
• Conçu pour le nettoyage basse pression et une faible consommation du ventilateur d'extraction
